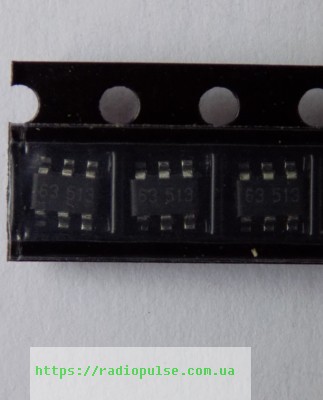

Мікросхема OB2263MP , sot23-6 ( TC2263B , 3083 , 30B3 )
17,86 ₴
31 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
31 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
OB2263MP – струмовий ШІМ-контролер On-Bright у корпусі SOT23-6 для зворотноходових мережевих перетворювачів. У назві товару вказано маркування: TC2263B, 3083, 30B3.
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | On-Bright |
| Корпус | SOT23-6 |
| Напруга живлення VDD, макс. | 30 В |
| Напруга обмеження VDD (Zener) | 34 В при IVDD = 5 мА |
| Струм старту VDD, макс. | 20 мкА при VDD 12,5 В, RI 100 кОм |
| Робочий струм | 1,4 мА при VDD 16 В, RI 100 кОм, VFB 3 В |
| Поріг входу в UVLO (тип.) | 8,8 В |
| Поріг виходу з UVLO (тип.) | 14 В |
| Частота перемикання | 65 (60–70) кГц при RI 100 кОм, VDD 16 В |
| Макс. коефіцієнт заповнення (тип.) | 75 % при VDD 18 В, RI 100 кОм |
| Час гасіння на вході датчика струму | 300 нс при RI 100 кОм |
| Обмеження напруги виходу на затвор | 18 В |
| Робоча температура переходу | від -20 до 150 °C |
| Тепловий опір перехід–середовище | 200 °C/Вт |
OB2263MP – струмовий ШІМ-контролер виробництва On-Bright із розмиванням частоти (frequency shuffling) для зворотноходових AC/DC перетворювачів потужністю до 30 Вт. Корпус SOT23-6. Напруга живлення VDD – до 30 В (абсолютний максимум), напруга обмеження VDD (Zener) – 34 В при IVDD = 5 мА. Струм старту – не більше 20 мкА (VDD 12,5 В, RI 100 кОм), робочий струм – 1,4 мА (VDD 16 В, RI 100 кОм, VFB 3 В). Поріг входу в UVLO – 8,8 В, поріг виходу – 14 В (типові значення). Частота перемикання 65 кГц (60–70 кГц) при RI 100 кОм і VDD 16 В. Максимальний коефіцієнт заповнення – 75 % (тип., VDD 18 В, RI 100 кОм), час гасіння на вході датчика струму – 300 нс. Вихід на затвор обмежений рівнем 18 В.
Робоча температура переходу – від -20 до 150 °C, тепловий опір перехід–середовище для SOT23-6 – 200 °C/Вт. Щоб підібрати заміну, звіряйте корпус і розпіновку, живлення, частоту перемикання та поріг UVLO. За даними виробника, пряма заміна – OB2263AP. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Де застосовують
- Автономний AC/DC зворотноходовий перетворювач: зарядні пристрої, мережеві адаптери, блоки живлення приставок (Set-Top Box), SMPS на відкритій платі.
Чим замінити OB2263MP?
За даними виробника, пряма заміна – OB2263AP. Перед заміною порівняйте корпус, розпіновку, напругу живлення та поріг UVLO за datasheet.
Для яких пристроїв підходить OB2263MP?
Для зворотноходових AC/DC перетворювачів до 30 Вт: зарядні пристрої, мережеві адаптери, блоки живлення приставок.
Як перевірити роботу мікросхеми після встановлення?
Виміряйте напругу на VDD: контролер запускається, коли вона досягає 14 В (поріг виходу з UVLO), і вимикається нижче 8,8 В (поріг входу в UVLO).
Яка частота перемикання у OB2263MP?
65 кГц (60–70 кГц) при RI 100 кОм і VDD 16 В. Частота розмивається (frequency shuffling).
Документація виробника: OB2263MP (OB).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
