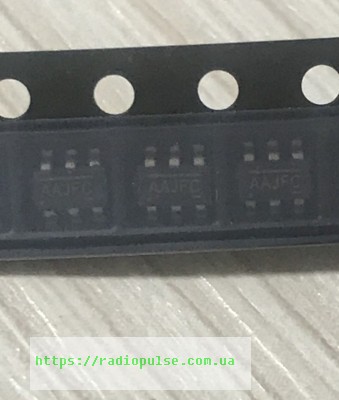

SG6848T – ШІМ-контролер green-mode для зворотноходових перетворювачів, корпус SOT-23-6 (SMD, 6 виводів).
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | ШІМ-контролер green-mode, режим струму |
| Виробник | Fairchild Semiconductor |
| Корпус | SOT23-6 |
| Кількість виводів | 6 |
| Напруга живлення VDD, макс. | 25 В (абсолютний максимум) |
| Поріг VDD-ON | 16.3 В (VDD = 15 В, тип.) |
| Поріг VDD-OFF | 11.7 В (тип.) |
| Струм запуску | 5 мкА (VDD = 15 В, тип.) |
| Робочий струм | 3 мА (VDD = 15 В, CL = 1 нФ, тип.) |
| Частота ШІМ | 70 кГц (RI = 95 кОм, тип.) |
| Макс. коефіцієнт заповнення | 75 % (тип.) |
| Захист VDD-OVP | 23.5 В (тип.) |
| Tj макс. | 150 °C |
| Робочий діапазон температур | –40…+105 °C |
SG6848T – недорогий ШІМ-контролер green-mode для зворотноходових перетворювачів, що працює в режимі струму. Виробник – Fairchild Semiconductor, корпус SOT-23-6 (6-lead SuperSOT-6, JEDEC MO-193), SMD, 6 виводів. Параметри наведено за даташитом SG6848TZ1 (літери Z1 у кінці означають версію без свинцю): VDD – не більше 25 В (абсолютний максимум); поріг увімкнення VDD-ON – 16.3 В при VDD = 15 В (тип., 15.3–17.3 В), поріг вимкнення VDD-OFF – 11.7 В (тип.). Струм запуску – 5 мкА при VDD = 15 В (тип.), робочий струм – 3 мА при CL = 1 нФ (тип.). Частота ШІМ – 70 кГц при RI = 95 кОм (тип.), максимальний коефіцієнт заповнення – 75 % (тип.). Захист від перенапруги VDD-OVP спрацьовує при 23.5 В (тип.). Робочий діапазон температур – –40…+105 °C, Tj макс. – 150 °C.
Щоб підібрати заміну, звіряйте корпус SOT-23-6, розпіновку та параметри живлення. Пряма заміна за даними виробника – SG6848TZ1. Відправка в день оплати або наступного дня Новою Поштою, магазин у Запоріжжі.
Де застосовують
- Імпульсні блоки живлення загального призначення та зворотноходові перетворювачі
- Зарядні пристрої для телефонів, адаптери для принтерів і ігрових консолей, живлення в режимі очікування для ТБ/DVD і ПК (5 В standby)
Чим замінити SG6848T?
За даними виробника, пряма заміна – SG6848TZ1. Звіряйте корпус SOT-23-6 і розпіновку з документацією.
Чи можна поставити SG6848DZ1 замість SG6848T?
Ні, якщо плата розрахована на SMD: SG6848DZ1 має корпус DIP-8 з 8 виводами, а SG6848T – SOT-23-6 з 6 виводами.
Для чого використовують SG6848T?
Для зворотноходових блоків живлення: зарядні пристрої, адаптери, живлення в режимі очікування для ТБ/DVD і ПК (5 В standby).
З якого даташита взято параметри?
З документа SG6848TZ1 (Fairchild Semiconductor): це версія SG6848T без свинцю.
