Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Стан | Оригінал |

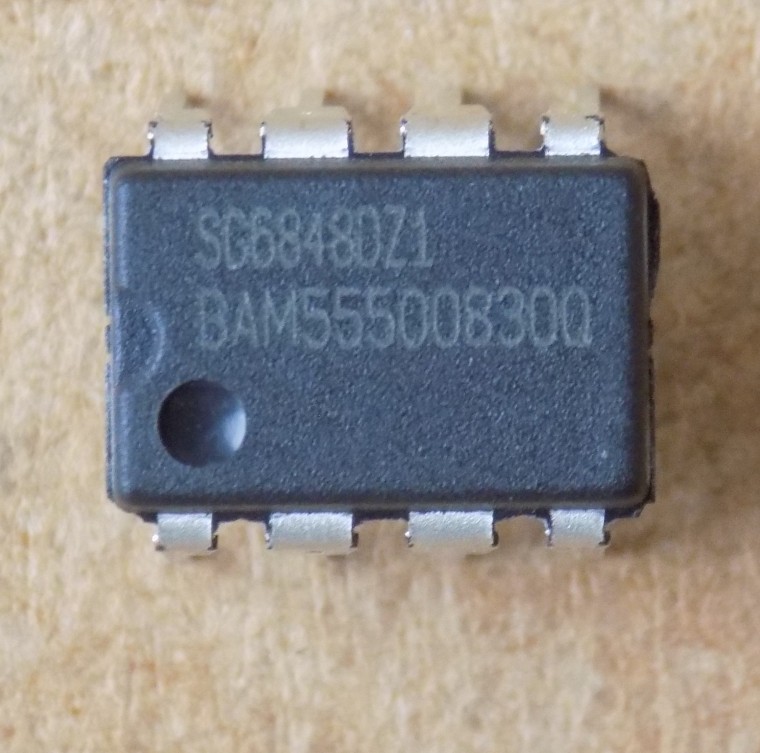

Мікросхема SG6848DZ1 ( SG6848DZ , SG6848D , SG6848 ) оригінал, DIP8
53,58 ₴
12 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
12 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SG6848DZ1 (SG6848DZ, SG6848D, SG6848) – оригінальний ШІМ-контролер green-mode для зворотноходових перетворювачів, корпус DIP-8.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | ШІМ-контролер green-mode, режим струму |
| Виробник | Fairchild Semiconductor |
| Корпус | DIP8 |
| Кількість виводів | 8 |
| Напруга живлення VDD, макс. | 25 В (абсолютний максимум) |
| Поріг VDD-ON | 16.3 В (VDD = 15 В, тип.) |
| Поріг VDD-OFF | 11.7 В (тип.) |
| Струм запуску | 5 мкА (VDD = 15 В, тип.) |
| Робочий струм | 3 мА (VDD = 15 В, CL = 1 нФ, тип.) |
| Частота ШІМ | 70 кГц (RI = 95 кОм, тип.) |
| Макс. коефіцієнт заповнення | 75 % (тип.) |
| Захист VDD-OVP | 23.5 В (тип.) |
| Tj макс. | 150 °C |
| Робочий діапазон температур | –40…+105 °C |
| Стан | Оригінал |
SG6848DZ1 (також SG6848DZ, SG6848D, SG6848) – оригінал, недорогий ШІМ-контролер green-mode для зворотноходових перетворювачів, що працює в режимі струму. Виробник – Fairchild Semiconductor, корпус DIP-8 (8-pin MDIP, JEDEC MS-001). За даташитом SG6848DZ1: VDD – не більше 25 В (абсолютний максимум); поріг увімкнення VDD-ON – 16.3 В при VDD = 15 В (тип., 15.3–17.3 В), поріг вимкнення VDD-OFF – 11.7 В (тип.). Струм запуску – 5 мкА при VDD = 15 В (тип.), робочий струм – 3 мА при CL = 1 нФ (тип.). Частота ШІМ – 70 кГц при RI = 95 кОм (тип.), максимальний коефіцієнт заповнення – 75 % (тип.). Захист від перенапруги VDD-OVP спрацьовує при 23.5 В (тип.). Робочий діапазон температур – –40…+105 °C, Tj макс. – 150 °C.
Оригінал, не демонтаж. Щоб підібрати заміну, звіряйте корпус DIP-8, розпіновку та параметри живлення. Пряма заміна за даними виробника – SG6848DY1. Відправка в день оплати або наступного дня Новою Поштою, магазин у Запоріжжі.
Де застосовують
- Імпульсні блоки живлення загального призначення та зворотноходові перетворювачі
- Зарядні пристрої для телефонів, адаптери для принтерів і ігрових консолей, живлення в режимі очікування для ТБ/DVD і ПК (5 В standby)
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити SG6848DZ1?
За даними виробника, пряма заміна – SG6848DY1. Звіряйте корпус DIP-8 і розпіновку з документацією.
Чи можна взяти SG6848T замість SG6848DZ1?
SG6848T випускається в іншому корпусі (SOT-23-6, 6 виводів), а ця мікросхема – в DIP-8 з 8 виводами. Для плати під DIP-8 SG6848T не підходить.
Для чого використовують SG6848DZ1?
Для зворотноходових блоків живлення: зарядні пристрої, адаптери, живлення в режимі очікування для ТБ/DVD і ПК (5 В standby).
Документація виробника: SG6848DZ1 (Fairchild Semiconductor).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
