Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Стан | Оригінал |

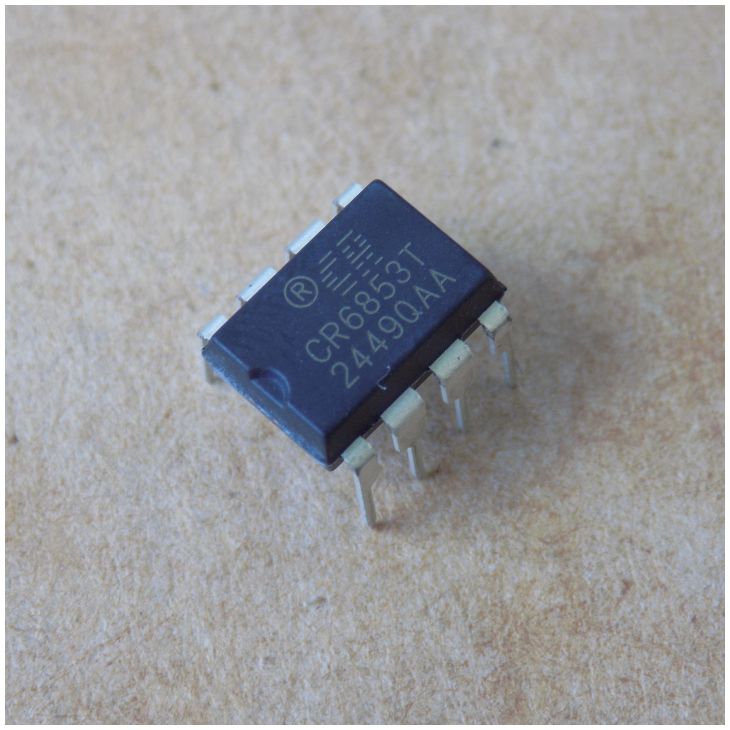

Мікросхема CR6853T оригінал, DIP8
40,42 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
CR6853T – струмовий ШІМ-контролер з низьким EMI для малопотужних AC-DC блоків живлення. Оригінал, корпус DIP-8.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Chip-Rail |
| Корпус | DIP8 |
| Вхідна напруга мережі (AC) | 90–264 В |
| Напруга живлення VDD (рекомендовані умови) | 10–30 В |
| Макс. напруга VDD (абсолютний максимум) | 40 В |
| Захист VDD від перенапруги | 34 В |
| Обмеження напруги GATE | 18 В |
| Частота ШІМ (рекомендовано; RI 100 кОм) | 30–150 кГц |
| Макс. вихідна потужність (рекомендовані умови) | 0–60 Вт |
| Робоча температура (рекомендовані умови) | -20…+85 °C |
| Стан | Оригінал |
CR6853T – струмовий ШІМ-контролер (PWM, PFM, CRM) виробника Chip-Rail з низьким рівнем електромагнітних завад (EMI). Він призначений для малопотужних AC-DC блоків живлення. За даташитом найближчої деталі CR6853 (Chip-Rail): вхідна мережа 90–264 В AC, напруга живлення VDD 10–30 В (рекомендовані умови), абсолютний максимум VDD 40 В, захист VDD від перенапруги спрацьовує при 34 В. Напруга на затворі обмежена на рівні 18 В. Частота ШІМ 30–150 кГц (рекомендовано, RI 100 кОм), вихідна потужність 0–60 Вт (рекомендовані умови). Робоча температура -20…+85 °C.
Оригінал, корпус DIP-8. Серія CR6853 випускається також у корпусах SOP-8L і SOT-23-6L, тому перед заміною порівняйте корпус і розпіновку з вашою платою. Підбирайте заміну лише повну, pin-to-pin, і порівнюйте її з даташитом.
Де застосовують
- Адаптери живлення AC/DC, зарядні пристрої
- Резервні блоки живлення, блоки живлення для приставок
- Світлодіодне освітлення
Чим замінити CR6853T?
Підходить лише повна заміна pin-to-pin. Порівняйте корпус DIP-8, розпіновку та параметри з даташитом, перш ніж ставити іншу мікросхему.
Для яких блоків живлення підходить CR6853T?
Для малопотужних AC-DC блоків: адаптерів, зарядних пристроїв, резервних блоків живлення і блоків для приставок, а також для світлодіодного освітлення.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Параметри точно збігаються з даташитом на CR6853T?
Цифри наведено за даташитом найближчої деталі CR6853 тієї самої серії. Точні значення для CR6853T звіряйте з документацією на вашу схему.
Найближчий datasheet: CR6853 (Chip-Rail).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
