Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP-4 |
| Стан | Оригінал |

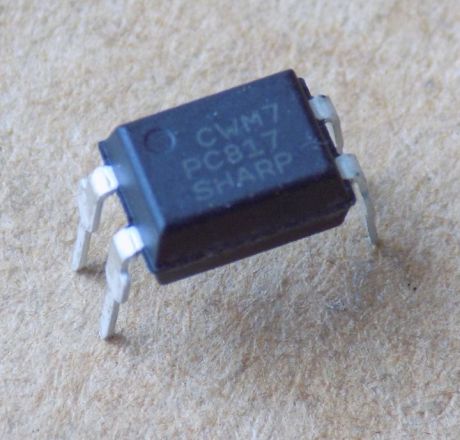

Оптрон PC817 ( PC817C ) оригінал, DIP4
16,45 ₴
82 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
82 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
PC817 (PC817C) – оригінальний оптрон Sharp з фототранзистором у корпусі DIP4. Гальванічно розділяє кола, наприклад у блоках живлення.
| Параметр | Значення |
|---|---|
| Корпус | DIP-4 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип виходу | фототранзистор |
| Корпус | DIP-4 |
| Кількість виводів | 4 |
| Напруга ізоляції Viso | 5 кВ (rms) |
| CTR серії | 50–400 % (IF = 5 мА, VCE = 5 В, Ta 25 °C) |
| Ic для рангу C | 10–20 мА (IF = 5 мА, VCE = 5 В, Ta 25 °C) |
| Vceo | 80 В |
| Ic | 50 мА |
| Максимальний прямий струм IF | 50 мА |
| Пряма напруга VF | 1.2 В (тип.), 1.4 В (макс.) при IF = 20 мА |
| Робоча температура | -30…+100 °C |
| Стан | Оригінал |
PC817 – оптрон Sharp з фототранзистором на виході і входом постійного струму в корпусі DIP4. Виводи: 1 – анод, 2 – катод, 3 – емітер, 4 – колектор. Напруга ізоляції Viso 5 кВ (rms) при 40–60 % RH, AC 1 хв. CTR серії 50–400 % при IF = 5 мА, VCE = 5 В, Ta 25 °C. Для рангу C (PC817C) струм колектора Ic 10–20 мА при IF = 5 мА, VCE = 5 В, Ta 25 °C, тобто CTR 200–400 %. Максимальний прямий струм IF 50 мА, струм колектора Ic 50 мА, Vceo 80 В, потужність розсіювання колектора 150 мВт – усе при Ta 25 °C. Пряма напруга VF 1.2 В (тип.), 1.4 В (макс.) при IF = 20 мА, Vce(sat) 0.1 В (тип.), 0.2 В (макс.) при IF = 20 мА, Ic = 1 мА. Робоча температура -30…+100 °C.
Оригінал, не демонтаж. При підборі заміни звірте ранг за CTR, Vceo і розпіновку виводів: замінник має бути в корпусі DIP4 з таким самим входом постійного струму. Якщо в схемі стоїть ранг C, оптрон з нижчим CTR може не відкритися при тому ж струмі на вході.
Де застосовують
- Програмовані контролери
- Факси
- Телефони
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити PC817?
Шукайте оптрон з фототранзистором у DIP4 з входом постійного струму та такою самою розпіновкою. Порівняйте CTR, Vceo і Viso зі схемою.
Що означає літера C в PC817C?
Це ранг за коефіцієнтом передачі струму: для PC817C струм колектора 10–20 мА при IF = 5 мА, VCE = 5 В, тобто CTR 200–400 %.
Як перевірити оптрон PC817?
Подайте струм на вхідний діод (вивід 1 – анод, 2 – катод) і подивіться, чи відкривається транзистор між виводами 4 і 3. Без струму на вході транзистор має бути закритий.
Документація виробника: PC817XxNSZ1B Series, Sheet No. OP18002EN.
Параметри наведено за datasheet виробника (Sharp, серія PC817XxNSZ1B, 2018); ранг C – за таблицею Model Line-up.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
