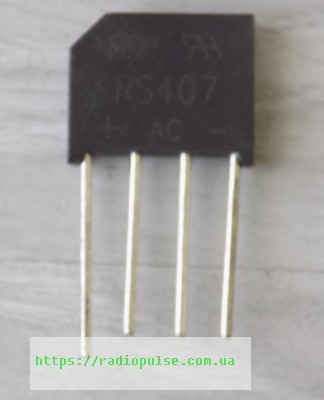

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | KBU, 4 виводи |
Діодний міст RS407 ( KBU4K ) (4A ,1000V )
23,50 ₴
15 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
15 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
RS407 (KBU4K) – випрямний діодний міст у корпусі RS-4 (KBU) на струм 4А, для випрямлення змінної напруги в маломожних силових колах.
| Параметр | Значення |
|---|---|
| Корпус | KBU, 4 виводи |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Макс. зворотна напруга Vrrm | 1000 В |
| Середній прямий струм If(av) | 4,0 А (Tc=75°C) |
| Пряма напруга Vfm (на елемент) | 1,0 В (If=2,0А) |
| Ударний струм Ifsm | 80 А (8,3мс, JEDEC) |
| Зворотний струм Ir | 2,0 мкА (Tc=25°C) / 1,0 мА (Tc=100°C) |
| Робоча температура | -55…+150°C |
| Корпус | KBU, 4 виводи |
| Маса | 5,6 г |
RS407 (аліас KBU4K) – однофазний випрямний діодний міст у виводному корпусі RS-4 (KBU), чотири виводи, монтаж через отвори. Максимальна повторювана зворотна напруга Vrrm – 1000 В. За даними виробника середній прямий випрямлений струм If(av) становить 4,0 А (за температури корпуса 75 °C), пряма напруга на одному елементі Vfm – не більше 1,0 В при струмі 2,0 А. Ударний прямий струм Ifsm – до 80 А (одна напівхвиля 8,3 мс, метод JEDEC). Зворотний струм витоку Ir – 2,0 мкА при 25 °C корпуса, зростає до 1,0 мА при 100 °C. Робочий діапазон температур – від -55 до +150 °C.
При підборі заміни орієнтуйтеся на корпус RS-4 (KBU) з тим самим розташуванням виводів, зворотну напругу не нижче 1000 В і робочий струм не нижче 4А із запасом під ваше навантаження.
Де застосовують
- Випрямлення змінної напруги в маломожних блоках живлення
- Зарядні пристрої
- Побутова електроніка
Чим замінити RS407 (KBU4K)?
Підбирайте міст у корпусі RS-4 (KBU) з тим самим розташуванням виводів, зворотною напругою не нижче 1000 В і струмом від 4А із запасом під ваше навантаження.
Як перевірити діодний міст мультиметром?
У режимі перевірки діодів прозвоніть кожен вивід змінної напруги (~) з плюсовим і мінусовим виводами – має бути падіння напруги в один бік і обрив у зворотний; між двома виводами (~) – обрив в обидва боки.
Скільки виводів у RS407 і як їх визначити?
Чотири виводи: два для змінної напруги (~) і два для випрямленої постійної (+ і –), полярність зазвичай позначена на корпусі.
Який ударний струм витримує RS407?
До 80А одноразово протягом 8,3мс (одна напівхвиля синусоїди за методом JEDEC) – це запас на пусковий струм ємнісного навантаження.
Документація виробника: RS401-RS407 (Seno Electronic Engineering).
Параметри наведено за datasheet RS401–RS407 (Seno Electronic Engineering): для RS407 Vrrm – 1000 В.
