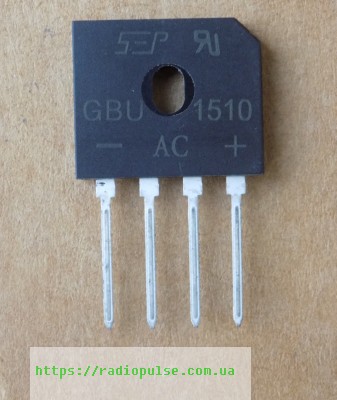

Діодний міст GBU1510 ( Заміна для GBU15M , GBU15K , GBU1508 , GBU10K ) (1000V,15A)
70,50 ₴
44 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
44 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
Діодний міст GBU1510 – однофазний випрямляч 1000В, 15А у корпусі GBU, для джерел живлення, зарядних пристроїв і побутової електроніки.
| Параметр | Значення |
|---|---|
| Корпус | GBU |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Vrrm / Vdc | 1000 В |
| If(av) | 15 А (з радіатором, Tc = +100 °C) / 3,2 А (без радіатора, Tc = +100 °C) |
| Ifsm | 200 А (8,3 мс) |
| Vf | 1,1 В (If = 7,5 А) |
| Ir | 5 мкА |
| Робоча температура переходу | -55…+150 °C |
| Корпус | GBU |
GBU1510 – однофазний діодний міст (мостовий випрямляч) виробника Diodes Incorporated у корпусі GBU. Максимальна повторювана зворотна напруга Vrrm і постійна зворотна напруга Vdc – 1000 В, середній випрямлений струм If(av) – 15 А з радіатором (Tc = +100 °C) або 3,2 А без радіатора (Tc = +100 °C). Пікове перевантаження Ifsm – 200 А (одна напівхвиля 8,3 мс), пряма напруга Vf – 1,1 В на плече (при If = 7,5 А), зворотний струм Ir – 5 мкА. Робочий діапазон температур переходу – від –55 до +150 °C. Тепловий опір перехід–корпус Rθjc – 2 °C/Вт.
Підбираючи заміну, орієнтуйтесь на Vrrm не нижче 1000 В, If(av) не нижче 15 А і той самий корпус GBU – без радіатора реальна віддача струму значно нижча.
Де застосовують
- Монтаж на друковану плату
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| GBU2510 | той самий корпус GBU, та сама розпіновка; Vrrm 1000 ≥ 1000; If(av) 25 ≥ 0.8×15 | потужніший аналог (25А замість 15А), запас за струмом | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити діодний міст GBU1510?
У наявності підходить GBU2510 – той самий корпус GBU, більший запас за струмом (Vrrm 1000 В, If(av) 25 А проти 15 А у GBU1510).
Чи потрібен радіатор для GBU1510?
Так, для повного струму 15 А. Без радіатора при тій самій температурі корпусу Tc = +100 °C міст витримує лише 3,2 А – для більшого навантаження потрібен тепловідвід.
Як перевірити діодний міст мультиметром?
У режимі перевірки діодів по черзі приміряти щупи до виводів: справні плечі показують типове падіння напруги в одному напрямку і обрив у зворотному; однакові свідчення в обох напрямках або коротке замикання говорять про пробитий міст.
Чи підходить GBU1510 для зарядного пристрою чи блока живлення?
Так, Vrrm/Vdc 1000 В і If(av) 15 А (з радіатором) перекривають випрямлення мережевої напруги для зарядних пристроїв та джерел живлення з відповідним навантаженням.
Документація виробника: DS43604 Rev. 4-2 (серія GBU1506-GBU1510).
Значення Vf/Ir взято з чистої таблиці Product Summary на стор.1 datasheet – детальна таблиця на стор.2 нерозбірлива після вилучення тексту, тому в картку не бралась.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
