Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | 5S (Compact SIP) |
Діодний міст D25XB100
133,48 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

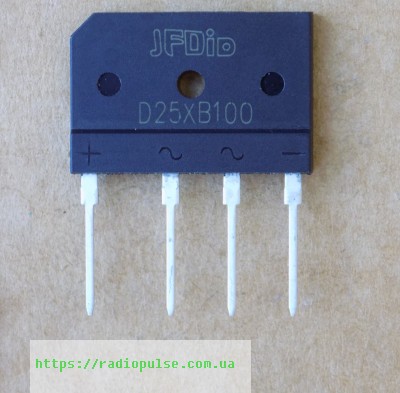

D25XB100 – однофазний діодний міст Shindengen у компактному корпусі SIP (5S) на 1000 В, 25 А.
| Параметр | Значення |
|---|---|
| Корпус | 5S (Compact SIP) |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Повторювана напруга Vrrm | 1000 В (50 Гц, з радіатором) |
| Середній прямий струм If(av) | 25 А |
| Робоча температура Tj/Tstg | -55…+150 °C |
| Корпус | 5S (Compact SIP) |
D25XB100 виробництва Shindengen – однофазний діодний міст у компактному корпусі SIP із заводською назвою «5S»: чотири виводи в один ряд, без гвинтового кріплення до радіатора. За datasheet виробника повторювана напруга Vrrm – 1000 В (умова – 50 Гц синусоїда, резистивне навантаження, з радіатором). Середній прямий струм If(av) – 25 А. Робочий діапазон температур переходу і зберігання Tj/Tstg – від -55 до +150 °C. Документ узятий безпосередньо з сайту виробника, тому параметрам можна довіряти без застережень.
Підбираючи заміну, орієнтуйтеся на повторювану напругу Vrrm не нижче 1000 В, середній прямий струм не менше 25 А і той самий компактний SIP-корпус «5S» – інший корпус чи інша відстань між виводами не дадуть мосту стати в те саме посадкове місце на платі.
Де застосовують
- Однофазний випрямний міст для силових джерел живлення на резистивне навантаження, компактний SIP-корпус
Чим замінити D25XB100?
У нашому каталозі є сусідні номінали цієї ж серії SIP («5S») на нижчу напругу, але за напругою вони не проходять як пряма заміна. Підтверджених аналогів на 1000 В у тому самому корпусі зараз немає.
Як перевірити діодний міст мультиметром?
У режимі перевірки діодів прозвоніть кожен перехід моста: у прямому напрямку тестер показує невелике падіння напруги, у зворотному – обрив. Провідність в обидва боки або обрив в обох напрямках означає, що перехід пробитий або обірваний.
Чи підходить D25XB100 для навантаження 25 А?
За datasheet виробника середній прямий струм If(av) – 25 А, повторювана напруга Vrrm – 1000 В. Перевірте, що охолодження (радіатор) у вашій схемі відповідає цим умовам.
Хто виробник D25XB100?
Shindengen Electric Manufacturing – датасіт узятий безпосередньо з сайту виробника.
Документація виробника: D25XB100_Rev.02(2022.03).
Datasheet виробника Shindengen; ударний струм Ifsm, діелектрична міцність і пряме падіння напруги Vf не звірені з другим джерелом (дистриб'ютор їх не наводить), тому в картці не вказані.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
