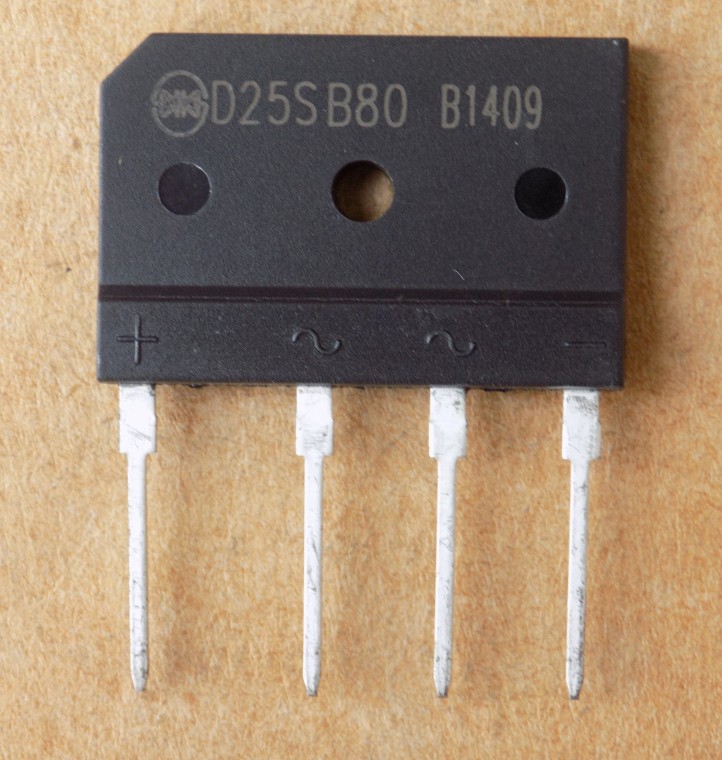

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SIP-4P |
Діодний міст D25SB80
133,48 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
D25SB80 – однофазний діодний міст-випрямляч у корпусі SIP-4P на 800 В і 25 А для силових випрямних вузлів.
| Параметр | Значення |
|---|---|
| Корпус | SIP-4P |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Зворотна напруга Vrrm | 800 В |
| Прямий струм If(AV) | 25 А |
| Пряма напруга Vf | 1,05 В (при 12,5 А) |
| Корпус | SIP-4P |
| Робоча температура | -55…+150 °C |
D25SB80 – однофазний діодний міст-випрямляч у корпусі SIP-4P (4-виводний), номінальна зворотна напруга Vrrm 800 В, середній прямий струм If(AV) 25 А. Пряма напруга на переході Vf – 1,05 В при If 12,5 А. Робочий діапазон температур переходу і зберігання – від -55 до +150 °C. Виробник за даними дистриб'юторів – LRC (Leshan Radio Company); без маркування на самому корпусі однозначно підтвердити завод неможливо, бо позначення D25SB80 випускають кілька виробників.
Якщо потрібна заміна: підійде D20SB80 (той самий корпус SIP-4P, Vrrm 800 В, If(AV) 20 А – саме на цей номер вказує позначення «заміна» в назві товару) або HD35SB100 із запасом за струмом (той самий корпус, Vrrm 1000 В, If(AV) 35 А). Під час підбору звіряйте корпус і розпіновку з посадковим місцем на платі.
Де застосовують
- Випрямлення змінного струму в силових електронних схемах (типове застосування для класу «діодні мости»)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| D20SB80 | названо клієнтом у назві («заміна для D20SB80»); Vrrm 800 ≥ 800, If(AV) 20 ≥ 0.8×25 = 20, той самий корпус SIP-4P | струм на межі допуску – для потужних вузлів обирайте із запасом | Купити |
| HD35SB100 | Vrrm 1000 ≥ 800, If(AV) 35 ≥ 0.8×25 = 20, той самий корпус SIP-4P | запас за струмом і напругою | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити D25SB80, якщо немає в наявності?
У тому самому корпусі SIP-4P підійде D20SB80 (Vrrm 800 В, If(AV) 20 А) або HD35SB100 із запасом за струмом (Vrrm 1000 В, If(AV) 35 А).
Як перевірити діодний міст перед монтажем?
Мультиметром у режимі перевірки діодів прозвонити плечі моста: між входами змінної напруги і виходами постійної повинен бути прямий перехід в одному напрямку і обрив у зворотному, без замикання.
Чи підходить D25SB80 для потужних випрямних вузлів?
Це стандартний однофазний випрямляч на 800 В і 25 А. Перед установкою звіряйте параметри Vrrm і If(AV) зі схемою пристрою.
Чи виробник саме LRC?
У продажу деталь із позначенням D25SB80; за даними дистриб'юторів виробник – LRC, але без маркування на корпусі це позначення випускають і інші заводи.
Документація виробника: D25SB80, LRC (Leshan Radio Company) – оригінальний PDF виробника недоступний, дані взято з параметричних карток дистриб'юторів, що посилаються на цей datasheet.
Параметри Vrrm, If(AV) і Vf наведено за datasheet виробника LRC.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
