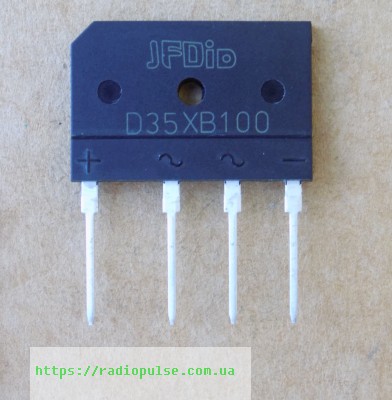

Діодний міст D35XB100
133,48 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
D35XB100 – діодний міст для випрямлення змінної напруги; параметри наведено за datasheet D35SB100, за даними магазину характеристики D35XB100 такі самі.
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Максимальна повторювана зворотна напруга Vrrm | 1000 В |
| Струм If(av) з радіатором | 35 А (Tc 100 °C) |
| Струм If(av) без радіатора | 10 А (Ta 25 °C) |
| Ударний струм Ifsm | 400 А |
| Пряме падіння напруги Vf | 1,1 В (при 10 А) |
| Зворотний струм Ir | 10 мкА (25 °C) |
| Робоча температура переходу Tj | до 150 °C |
| Показник плавкості I²t | 660 А²·с |
D35XB100 – однофазний діодний міст, призначений для випрямлення змінної напруги. Параметри в картці наведено за datasheet D35SB100 (LRC): характеристики D35XB100 відповідають цьому документу. Максимальна повторювана зворотна напруга Vrrm – 1000 В. Середній випрямлений струм If(av) – 35 А з радіатором (Tc 100 °C) і 10 А без радіатора (Ta 25 °C). Ударний прямий струм Ifsm – 400 А (одиничний імпульс, синусоїда 8,3 мс, накладена на номінальне навантаження). Пряме падіння напруги Vf – 1,1 В при 10 А. Зворотний струм витоку Ir – 10 мкА при 25 °C (до 500 мкА при 125 °C). Робоча температура переходу Tj – до 150 °C, показник плавкості I²t – 660 А²·с (t < 8,3 мс), електрична міцність ізоляції виводи–корпус – 2,5 кВ (AC, 1 хвилина).
Перед установкою звірте корпус і розташування виводів з вашою платою. Підбираючи заміну, звіряйте маркування на корпусі знятої деталі та не менші за наведені тут значення Vrrm і If(av); взаємозамінність завжди перевіряйте самостійно, порівнюючи datasheet. Застосування: випрямлення змінної напруги – типове застосування для категорії «Діодні мости».
Де застосовують
- Випрямлення змінної напруги – типове застосування для категорії «Діодні мости»
Чим замінити D35XB100?
Готового підтвердженого аналога в нашому каталозі немає. Підбирайте заміну за маркуванням на корпусі знятої деталі й перевіряйте параметри Vrrm і If(av) по datasheet перед установкою.
Чому параметри D35XB100 наведені за іншим номером – D35SB100?
Параметри наведено за datasheet D35SB100: характеристики D35XB100 відповідають цьому документу.
Як перевірити діодний міст мультиметром?
У режимі перевірки діодів по черзі прозвоніть кожну пару виводів в обох напрямках: справний міст показує падіння напруги в одну сторону і обрив у зворотну.
Чи є в наявності інші номінали діодних мостів?
Так, у категорії «Діодні мости» представлені різні номінали за напругою та струмом.
Найближчий datasheet: D35SB100.
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Параметри наведено за datasheet D35SB100 (LRC); характеристики D35XB100 відповідають цьому документу.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
