Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Стан | Оригінал |

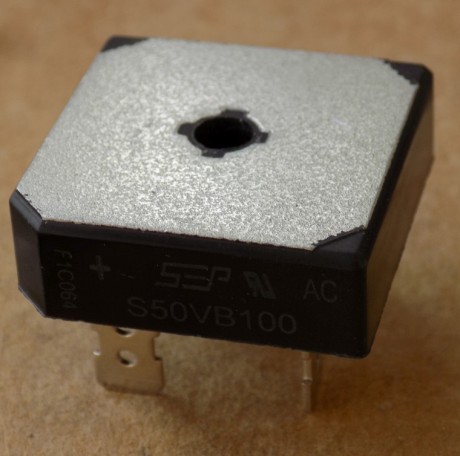

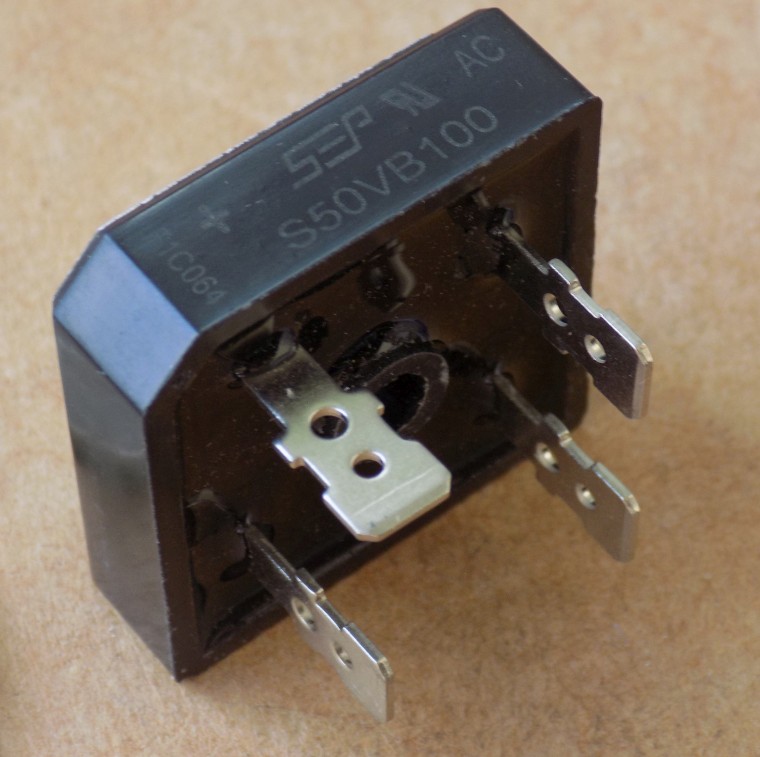

Діодний міст S50VB100 оригінал
173,43 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
S50VB100 – оригінальний діодний міст на 1000 В і 50 А, у корпусі з вбудованим металевим тепловідводом під гвинт #10.
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Vrrm | 1000 В |
| If(AV) | 50,0 А |
| Vf (If 17,5 А DC) | 1,1 В |
| Ifsm (8,3 мс) | 450 А |
| Tj/Tstg | -55…+150 °C |
| Корпус | пластиковий, вбудований металевий тепловідвід, гвинт #10 |
| Стан | Оригінал |
S50VB100 – діодний міст на 1000 В (Vrrm) і 50,0 А (If(AV), Tc=Ta, однофазна напівхвильова схема 60 Гц), максимальна діюча напруга Vrms – 700 В, максимальна постійна зворотна напруга Vdc – 1000 В. Пряме падіння напруги Vf не перевищує 1,1 В (If 17,5 А DC), зворотний струм витоку Ir – не більше 5,0 мкА при Tj 25 °C і зростає до 500 мкА при Tj 125 °C. Ударний прямий струм Ifsm – 450 А (8,3 мс, одиночна напівхвиля синуса), інтеграл I²t для підбору запобіжника – 800 А²с. Робочий діапазон температур Tj/Tstg – від –55 до +150 °C, типовий тепловий опір Rjc – 1,4 °C/Вт, маса – близько 20 г. Корпус – пластиковий, з вбудованим металевим тепловідводом, кріплення під гвинт #10.
Оригінал. При підборі заміни орієнтуйтесь на клас напруги не нижче 1000 В, запас по струму від робочого навантаження і той самий корпус під гвинт #10. Застосування: випрямлення змінної напруги в силових колах із великим струмом навантаження – типове для мостів цього класу в категорії «Діодні мости».
Де застосовують
- Випрямлення змінної напруги в силових колах із великим струмом навантаження
Чим відрізняється S50VB100 від інших мостів серії S..VB100?
Серія S..VB100 включає моделі різного номінального струму в одному типі корпусу; за струмом і напругою орієнтуйтесь на конкретне позначення на купленій деталі.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Як перевірити діодний міст мультиметром?
У режимі перевірки діодів по черзі прозвоніть кожну пару виводів в обох напрямках: справний міст показує падіння напруги в одну сторону і обрив у зворотну.
Чому у Vrrm стоїть примітка про позначення?
S50VB100 – родове позначення, яке зустрічається у кількох виробників (Kingtronics, Shindengen, Leshan Reeshine/SPS) з дещо різними цифрами; у картці наведені дані за документом Kingtronics S50VB005–S50VB100, знайденим для цієї позиції.
Документація виробника: S50VB005 THRU S50VB100.
S50VB100 – родове позначення, яке використовують кілька виробників (Kingtronics, Shindengen, Leshan Reeshine/SPS) із дещо різними цифрами; параметри в картці – за документом Kingtronics S50VB005–S50VB100, другий перевірений документ (datasheetcafe) дає інші значення Vrrm, Vf та Ir для цього ж позначення.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
