Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOIC-16 (wide body) |
| Стан | Оригінал |

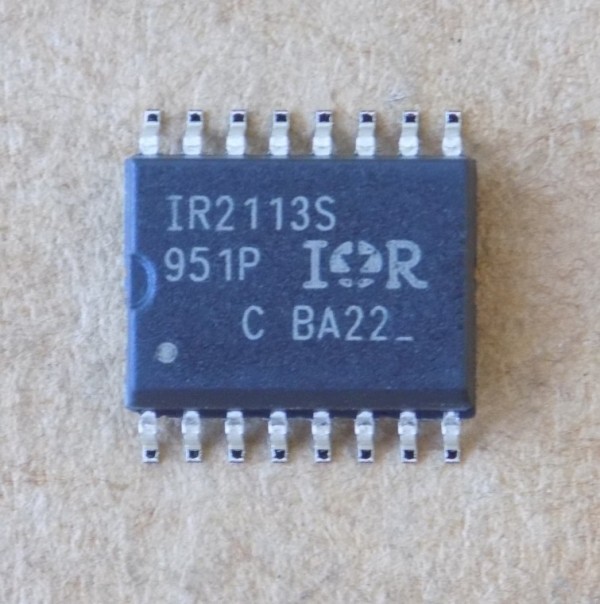

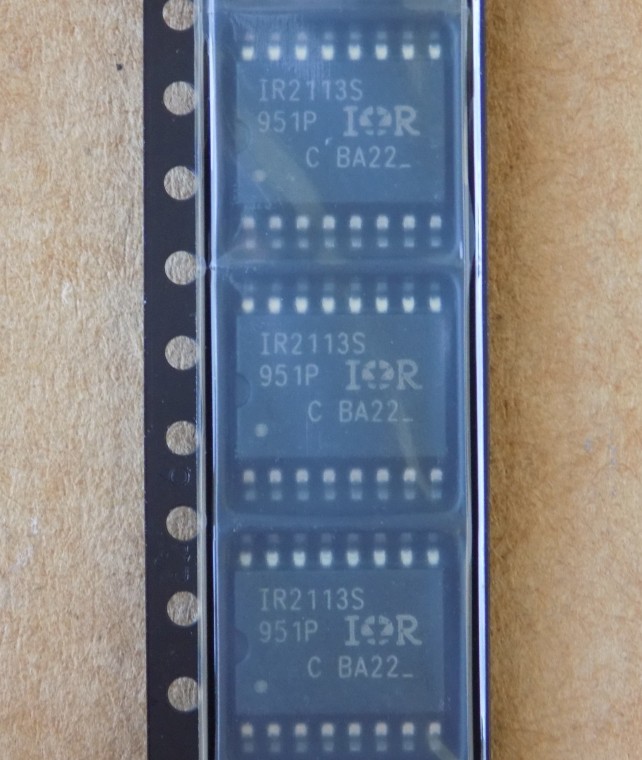

Мікросхема IR2113S оригінал, so-16
155,10 ₴
29 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
29 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IR2113S – оригінальний драйвер верхнього та нижнього ключа для MOSFET і IGBT у корпусі SOIC-16 (wide body).
| Параметр | Значення |
|---|---|
| Корпус | SOIC-16 (wide body) |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Канали | 2 незалежні (верхній і нижній) |
| Макс. напруга верхнього плеча (IR2113) | 600 В |
| Вихідний струм | 2 / 2 А |
| Напруга живлення VCC | 10–20 В |
| Затримка вмикання ton | 120 нс (typ) |
| Затримка вимикання toff | 94 нс (typ) |
| Корпус | SOIC-16 (wide body) |
| Стан | Оригінал |
IR2113S – мікросхема Infineon, драйвер MOSFET і IGBT з двома незалежними каналами: верхнього і нижнього плеча. Максимальна напруга верхнього плеча для IR2113 – 600 В (product summary), абсолютний максимум VB – 625 В відносно COM. Вихідний струм драйвера – 2 / 2 А (IO+/IO-). Напруга живлення VCC нижнього плеча – 10–20 В (рекомендовані умови), логіка VDD працює від VSS+3 до VSS+20 В, входи сумісні з CMOS і LSTTL, у тому числі з логікою 3,3 В. Затримка вмикання – 120 нс (typ, max 150 нс), вимикання – 94 нс (typ, max 125 нс), розбіжність затримок каналів – до 20 нс (max).
Деталь оригінальна, корпус SOIC-16 (wide body). Розсіювана потужність у цьому корпусі – 1,25 Вт (абс. макс.), тепловий опір перехід–середовище – 100 °C/Вт, температура переходу – до 150 °C (абс. макс.). Щоб підібрати заміну, дивіться на корпус і розпіновку: за даними виробника прямі заміни – IR2110S, IR2110, IR2113, IR2113-1, IR2113-2.
Де застосовують
- Драйвер MOSFET і IGBT з незалежними вихідними каналами верхнього і нижнього плеча.
- Верхній канал плаваючий і працює до +500 В або +600 В (IR2113 – до 600 В).
- Логічні входи сумісні з CMOS і LSTTL, до 3,3 В.
Чим замінити IR2113S?
За даними виробника, прямі заміни – IR2110S, IR2110, IR2113, IR2113-1, IR2113-2. Перед заміною перевірте корпус і розпіновку.
Яка напруга живлення потрібна?
VCC нижнього плеча – 10–20 В за рекомендованими умовами, логіка VDD – від VSS+3 до VSS+20 В.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який вихідний струм драйвера?
2 / 2 А (IO+/IO-). Імпульсний струм короткого замикання виходу – 2,5 А (typ, min 2,0 А).
Документація виробника: IR2113STRPBF (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
