| Параметр | Значення |
|---|---|
| Корпус | SOIC-16 (wide body) |
| Стан | Оригінал |

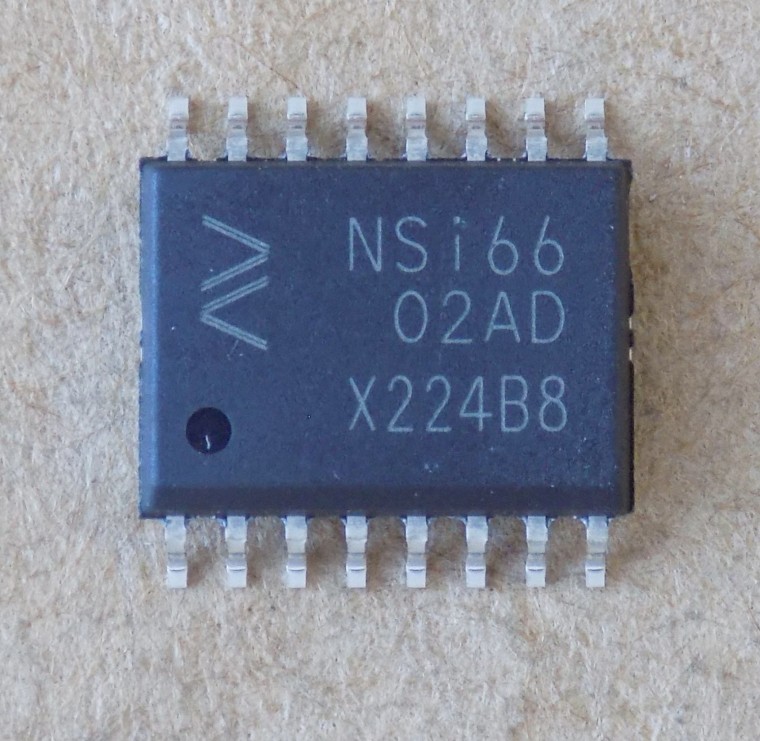

Мікросхема NSI6602AD оригінал ( NSI6602A-DSWR , NSI66 02AD , NS16602AD , NS166 02AD ), sow16
160,27 ₴
158 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
158 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
NSI6602AD – ізольований двоканальний драйвер затвора силових транзисторів NOVOSENSE у корпусі SOW16. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | SOIC-16 (wide body) |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | NOVOSENSE |
| Корпус | SOIC-16 (wide body) |
| Ізоляція | 5700 В (RMS), 1 хв, UL1577 |
| Піковий струм (джерело) | 4 А на кожен вихід |
| Піковий струм (стік) | 6 А на кожен вихід |
| Живлення VDDI | 3–5,5 В |
| Живлення VDDA/VDDB | 7–25 В |
| Затримка поширення | 25 нс (тип.) |
| CMTI | 150 кВ/мкс (тип.) |
| Робоча температура | -40…125 °C |
| Стан | Оригінал |
NSI6602AD – ізольований двоканальний драйвер затвора силових транзисторів виробництва NOVOSENSE у корпусі SOW16 (широкий SOIC, 16 виводів). Цифри нижче – за даташитом найближчої деталі NSI6602A-DSWR (NOVOSENSE). Ізоляція – 5700 В (RMS) за 1 хв, UL1577. Піковий вихідний струм на кожен вихід: 4 А (джерело) і 6 А (стік). Живлення вхідної сторони VDDI – 3–5,5 В, вихідної сторони VDDA/VDDB – 7–25 В (варіант NSI6602A, поріг UVLO 6 В). Затримка поширення – 25 нс (тип.), стійкість до синфазних перешкод CMTI – 150 кВ/мкс (тип.). Мертвий час задається резистором між виводами DT і GND: 10 × R(кОм) нс, 200 нс при R = 20 кОм. Робоча температура -40…125 °C.
Стан – оригінал. Щоб підібрати заміну, звіряйте корпус SOW16, розпіновку, напруги живлення обох сторін і поріг UVLO за даташитом. Виробник називає NSI6602B-DSWR, NSI6602C-DSWR і NSI6602A-DSPNR прямими замінами серії; у каталозі є NSI6602BD (NSI6602B-DSWR). Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Ізольовані DC-DC та AC-DC джерела живлення для серверів, телекому та промисловості
- Сонячні інвертори DC-AC
- Приводи двигунів і зарядні станції електромобілів
- ДБЖ та зарядні пристрої для акумуляторів
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| NSI6602BD | названо виробником | варіант B серії; порівняйте поріг UVLO і напруги живлення за даташитом | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити NSI6602AD?
Виробник називає прямими замінами серії NSI6602B-DSWR, NSI6602C-DSWR і NSI6602A-DSPNR. Перед заміною порівняйте поріг UVLO, напруги живлення та розпіновку за даташитом.
Яке живлення потрібне драйверу?
Вхідна сторона VDDI – 3–5,5 В, вихідна сторона VDDA/VDDB – 7–25 В (варіант NSI6602A).
Як задати мертвий час?
Резистором між виводами DT і GND: 10 × R(кОм) нс, 200 нс при R = 20 кОм.
Документація виробника: NSI6602 Datasheet (EN) 1.8 (NOVOSENSE).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
