Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |

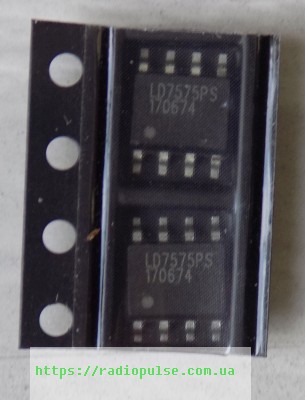

Мікросхема LD7575PS , so-8
51,70 ₴
15 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
15 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LD7575PS – ШІМ-контролер струмового режиму Leadtrend Technology з високовольтним пусковим джерелом струму у корпусі SO-8 для імпульсних блоків живлення.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Leadtrend Technology |
| Корпус | SO-8 |
| Напруга живлення Vcc (робоча) | 11–25 В |
| Напруга на виводі HV (макс.) | 500 В |
| Частота перемикання | 65 (60–70) кГц при RT 100 кОм, TA 25 °C |
| Діапазон частоти перемикання | 50–130 кГц |
| Струм драйвера затвора | 500 мА |
| Робоча температура навколишнього середовища | -40…85 °C |
LD7575PS – ШІМ-контролер струмового режиму із зеленим режимом та високовольтним пусковим джерелом струму (500 В). Виробник – Leadtrend Technology. Робоча напруга живлення Vcc 11–25 В, максимум 30 В; напруга на виводі HV – до 500 В. Струм високовольтного джерела 1,0 (0,5–1,5) мА при Vcc менше UVLO(on) і HV 500 В. Частота перемикання 65 (60–70) кГц при RT 100 кОм і TA 25 °C, робочий діапазон 50–130 кГц, у зеленому режимі 20 кГц при Fs 65 кГц. Пороги UVLO: вмикання 16,0 (15,0–17,0) В, вимикання 10,0 (9,0–11,0) В. Рівень OVP 27,5 (25,0–30,0) В, поріг OLP 5,0 В із затримкою 30 мс при Fs 65 кГц. Струм драйвера затвора – до 500 мА. Робоча температура навколишнього середовища -40…85 °C. Корпус SOP-8 (SO-8), 8 виводів.
Це нова деталь. Щоб підібрати заміну, порівняйте корпус, розпіновку, наявність HV-старту, Vcc і частоту перемикання з даташитом. У документації виробника згадано також версію LD7575PN; перед покупкою звіряйте документацію на обидві деталі. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні AC/DC адаптери та зарядні пристрої
- Імпульсні блоки живлення відкритого типу
- Блоки живлення LCD-моніторів і телевізорів
Чим замінити LD7575PS?
У документації виробника згадано версію LD7575PN. Перед заміною порівняйте корпус, розпіновку, Vcc і частоту перемикання за даташитом.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Для чого потрібен вивід HV?
Це високовольтне пускове джерело струму: на виводі HV допустимо до 500 В, а струм джерела – 1,0 (0,5–1,5) мА при Vcc менше UVLO(on) і HV 500 В.
Чи підходить для блоків живлення моніторів і телевізорів?
Так, мікросхема застосовується в блоках живлення LCD-моніторів і телевізорів, а також в імпульсних AC/DC адаптерах.
Документація виробника: LD7575PS (Leadtrend).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
