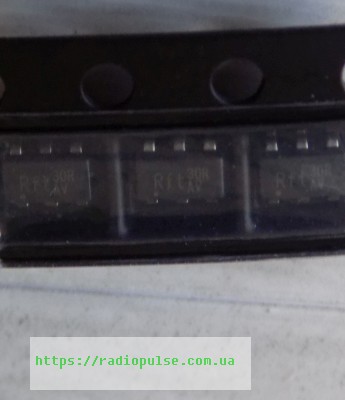

Мікросхема LD5530 ( LD5530R , LD5530RGL ) , sot23-6
47,00 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LD5530 (LD5530R, LD5530RGL) – ШІМ-контролер Green Mode від Leadtrend Technology для імпульсних блоків живлення. Корпус SOT23-6.
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Призначення | ШІМ-контролер, Green Mode, керування за струмом |
| Виробник | Leadtrend Technology |
| Частота перемикання | 65 кГц |
| Напруга живлення VCC | 8.0–26.5 В |
| Напруга VCC, макс. | 30 В |
| Поріг увімкнення UVLO | 16 В (15–17 В, VCC 15 В, TA 25 °C) |
| Поріг вимкнення UVLO | 7.5 В (7.0–8.0 В) |
| Захист VCC OVP | 28.5 В (27.5–29.5 В) |
| Струм запуску | <1 мкА |
| Робочий струм | 1.85 мА (VCOMP = 3 В, 1 нФ на OUT) |
| Струм драйвера виходу OUT | 250 / -500 мА |
| Температура переходу | -40…125 °C |
| Корпус | SOT23-6 |
LD5530 (LD5530R, LD5530RGL) – ШІМ-контролер з керуванням за струмом від Leadtrend Technology. Працює в Green Mode, має зсув частоти для зниження завад. Частота перемикання 65 кГц. Напруга живлення VCC 8.0–26.5 В (Recommended Operating Conditions), максимум 30 В (Absolute Maximum Ratings). Поріг увімкнення UVLO 16 В (15–17 В при VCC 15 В, TA 25 °C), поріг вимкнення 7.5 В (7.0–8.0 В). Захист VCC OVP спрацьовує при 28.5 В (27.5–29.5 В). Струм запуску менше 1 мкА (VCC нижче порога UVLO), робочий струм 1.85 мА (VCOMP = 3 В, навантаження 1 нФ на виході OUT). Струм драйвера виходу OUT 250 / -500 мА. Температура переходу -40…125 °C. Параметри наведено за даташитом LD5530-DS-00 (10/8/2013, Rev. 00).
Мікросхема в корпусі SOT23-6 (SOT-26). Для заміни дивіться на функцію, корпус і розпіновку: за схожою назвою мікросхеми не підбирають. Перед замовленням звірте маркування на своїй деталі з назвою в картці. Відправляємо Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Імпульсні AC/DC адаптери та зарядні пристрої
- Імпульсні блоки живлення з відкритою рамою (Open Frame)
Для чого потрібна LD5530?
Це ШІМ-контролер з керуванням за струмом для імпульсних блоків живлення, зокрема AC/DC адаптерів і зарядних пристроїв.
Яка напруга живлення LD5530?
VCC 8.0–26.5 В за Recommended Operating Conditions, максимум 30 В. Поріг увімкнення UVLO 16 В, вимкнення 7.5 В.
Чим замінити LD5530?
Інші мікросхеми за параметрами не підбираємо: потрібен збіг функції, корпусу SOT23-6 і розпіновки. Звіряйте даташит.
Що означають літери R та RGL у назві?
У назві картки вказані варіанти LD5530R і LD5530RGL.
Документація виробника: LD5530 (Leadtrend Technology).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
