Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT-23 |

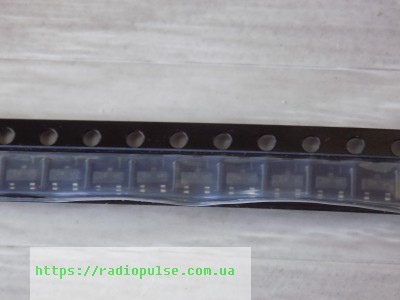

Транзистор MMBT3906 , sot23
1,88 ₴
20 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
20 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MMBT3906 – малопотужний PNP транзистор для підсилення та перемикання в корпусі SOT23, маркування K3N.
| Параметр | Значення |
|---|---|
| Корпус | SOT-23 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | PNP |
| Напруга Vceo | -40 В (Ta 25 °C) |
| Напруга Vcbo | -40 В (Ta 25 °C) |
| Напруга Vebo | -6.0 В (Ta 25 °C) |
| Струм колектора Ic | -200 мА (Ta 25 °C) |
| Імпульсний струм Icm | -350 мА (Ta 25 °C) |
| Потужність Pd | 310 мВт (Ta 25 °C) |
| Гранична частота fT (мін.) | 250 МГц (Vce -20 В, Ic -10 мА, f 100 МГц) |
| Vce(sat) макс. | -0,25 / -0,40 В (Ic/Ib -10/-1 мА; -50/-5 мА) |
| Корпус | SOT-23 |
MMBT3906 – малосигнальний біполярний транзистор PNP у корпусі SOT23 з маркуванням K3N. За datasheet Diodes Incorporated напруга колектор-емітер Vceo -40 В, колектор-база Vcbo -40 В, емітер-база Vebo -6.0 В (Ta 25 °C). Струм колектора Ic -200 мА, імпульсний Icm -350 мА, потужність розсіювання Pd 310 мВт при Ta 25 °C. Гранична частота fT не менше 250 МГц при Vce -20 В, Ic -10 мА, f 100 МГц. Напруга насичення Vce(sat) не більше -0,25 В при Ic/Ib -10/-1 мА та -0,40 В при -50/-5 мА. Діапазон температур Tj, Tstg: -55…+150 °C.
Це нова деталь, не демонтаж. Для заміни звертайте увагу на тип PNP, напругу Vceo, струм колектора, потужність і корпус SOT23 з тією самою розпіновкою. За datasheet комплементарний NPN – MMBT3904, автомобільна версія – MMBT3906Q. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Підсилення середньої потужності та перемикання
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Яка NPN-пара до MMBT3906?
За datasheet комплементарний NPN транзистор – MMBT3904.
Чим замінити MMBT3906?
Потрібен PNP транзистор у корпусі SOT23 з тією самою розпіновкою, напругою Vceo не нижче -40 В і струмом колектора не нижче -200 мА. Порівнюйте datasheet.
Що означає маркування K3N?
За datasheet це маркування MMBT3906 у корпусі SOT23.
Документація виробника: DS30059 Rev. 23-2, MMBT3906 40V PNP small-signal transistor in SOT23.
Параметри наведено за datasheet Diodes Incorporated (DS30059).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
