Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Стан | Оригінал |

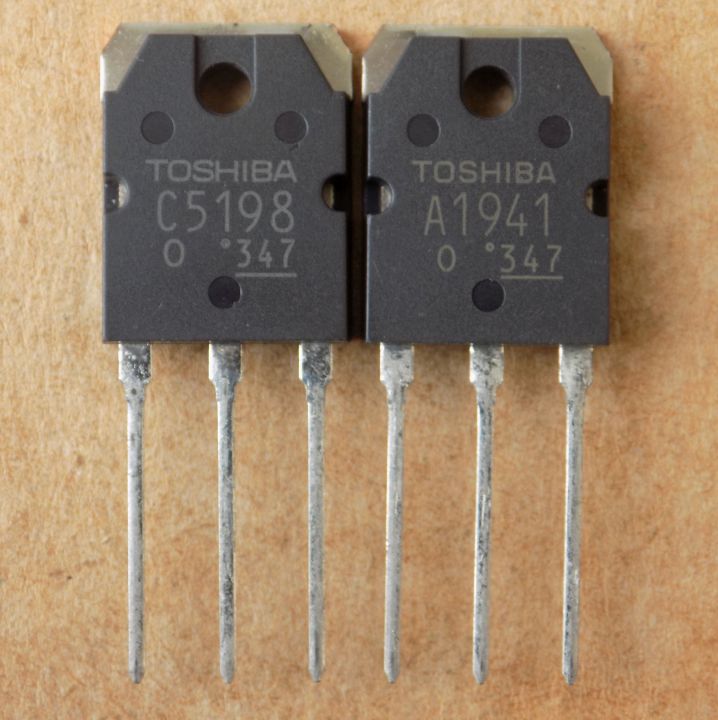

Транзистор 2SA1941 + 2SC5198 ( A1941 + C5198 ) оригінали
216,20 ₴
25 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
25 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
2SA1941 + 2SC5198 (A1941 + C5198) – комплементарна пара біполярних транзисторів. Оригінал.
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vceo | 120 В (Ic 10 мА, Tc 25 °C) |
| Напруга Vcbo | 140 В (Ic 1 мА, Tc 25 °C) |
| Напруга Vebo | 6 В (Ic 1 мА, Tc 25 °C) |
| Струм Ic | 8 А (Tc 25 °C) |
| Потужність Pc | 80 Вт (Tc 25 °C) |
| Температура переходу Tj | 150 °C |
| hFE | 55–160 (Vce 5 В, Ic 1 А) |
| Vce(sat) | до 1.5 В (Ic 4 А, Ib 0,4 А) |
| Частота fT | 15 МГц (Vce 5 В, Ic 1 А) |
| Стан | Оригінал |
2SA1941 + 2SC5198 (A1941 + C5198) – комплементарна пара біполярних транзисторів. За даташитом 2SA1941/2SC5198 (JSMICRO), таблиця параметрів одна на обидві деталі: напруга колектор–емітер Vceo 120 В при Ic 10 мА, колектор–база Vcbo 140 В при Ic 1 мА, струм колектора Ic 8 А, потужність розсіювання 80 Вт, усе при Tc 25 °C, максимальна температура переходу 150 °C. Коефіцієнт підсилення hFE 55–160 при Vce 5 В і Ic 1 А, мінімум 35 при Vce 5 В і Ic 5 А. Напруга насичення Vce(sat) до 1.5 В при Ic 4 А і Ib 0,4 А, гранична частота fT 15 МГц при Vce 5 В і Ic 1 А.
Оригінал, не демонтаж. Замінюйте транзистори в парі, щоб плечі підсилювача залишалися однаковими. Підбираючи заміну, порівнюйте напругу Vceo, струм Ic, потужність і корпус за даташитом. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Чим замінити 2SA1941 + 2SC5198?
Підбирайте пару з тим самим корпусом, не нижчою напругою Vceo, струмом Ic і потужністю. Параметри порівнюйте за даташитом.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Які ще позначення має пара?
A1941 і C5198 – так деталі позначені в назві товару.
Який запас за напругою?
Vceo 120 В при Ic 10 мА і Vcbo 140 В при Ic 1 мА, Tc 25 °C.
Документація виробника: 2SA1941 + 2SC5198 (JSMICRO).
Тип провідності кожної деталі пари, корпус і застосування в документі текстом не читаються, тому не вказані.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
