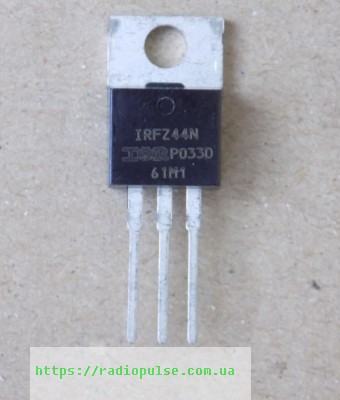

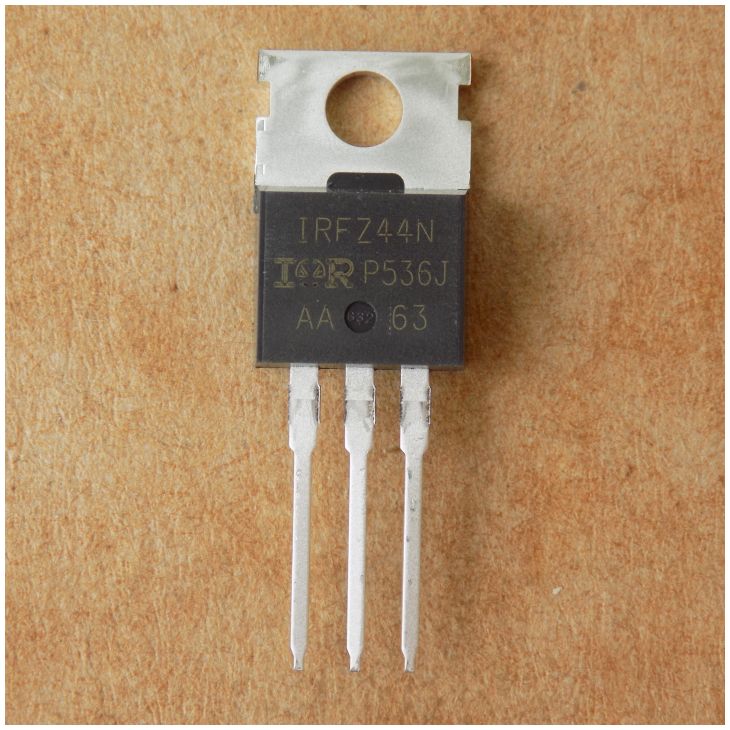

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |
Транзистор IRFZ44N оригінал (заміна для IRFZ42 , IRFZ40 ) , TO220
47,00 ₴
63 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
63 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRFZ44N – оригінальний N-канальний польовий транзистор Infineon (International Rectifier) на 55 В, 49 А (Tc = 25 °C) у корпусі TO-220. Може замінити IRFZ42 та IRFZ40.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET N-канал |
| Виробник | Infineon (International Rectifier) |
| Корпус | TO-220 |
| Напруга Vdss | 55 В (VGS = 0 В, ID = 250 мкА, Tj 25 °C) |
| Струм Id | 49 А (Tc = 25 °C, VGS = 10 В) |
| Струм Id (100 °C) | 35 А (Tc = 100 °C, VGS = 10 В) |
| Rds(on) | 17,5 мОм макс. (VGS = 10 В, ID = 25 А, Tj 25 °C) |
| Qg | 63 нКл макс. (ID = 25 А, VDS = 44 В, VGS = 10 В) |
| Вхідна ємність Ciss | 1470 пФ (Vds 25 В, f 1 МГц) |
| Температура переходу | -55…+175 °C |
| Стан | Оригінал |
IRFZ44N – польовий MOSFET N-канал виробництва Infineon (International Rectifier) у корпусі TO-220. За datasheet напруга стік-витік Vdss – 55 В (VGS = 0 В, ID = 250 мкА, Tj 25 °C). Струм стоку Id – 49 А при Tc = 25 °C і 35 А при Tc = 100 °C (VGS = 10 В), імпульсний Idm – 160 А. Опір відкритого каналу Rds(on) – не більше 17,5 мОм при VGS = 10 В, ID = 25 А, Tj 25 °C. Повний заряд затвора Qg – до 63 нКл (ID = 25 А, VDS = 44 В, VGS = 10 В). Вхідна ємність Ciss типово 1470 пФ (Vds 25 В, f 1 МГц). Транзистор має повну лавинну стійкість, енергія одиночної лавини Eas – 150 мДж (IAS = 25 А, L = 0,47 мГн).
Це оригінал, не демонтаж. За назвою товару IRFZ44N може замінити IRFZ42 та IRFZ40; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Для інших замін порівнюйте тип каналу N, корпус TO-220, Vdss, Id і Rds(on) при тому самому VGS.
Де застосовують
- Швидке перемикання
- Схеми з повною лавинною стійкістю (fully avalanche rated)
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити IRFZ44N?
Підбирайте заміну за datasheet: той самий N-канал і корпус TO-220, напруга Vdss не нижча, струм і опір відкритого каналу не гірші. Готових аналогів у нашому каталозі для цієї позиції ми не вказуємо.
Як перевірити IRFZ44N мультиметром?
Виведіть деталь зі схеми. У режимі перевірки діодів між стоком і витоком має бути характерний перехід вбудованого діода в одному напрямку, а між затвором і рештою виводів – відсутність провідності.
Які транзистори може замінити IRFZ44N?
За назвою товару – IRFZ42 та IRFZ40. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Документація виробника: IRFZ44NPbF, Rev. 2.1.
Параметри наведено за datasheet виробника IRFZ44NPbF, Rev. 2.1.
