Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |

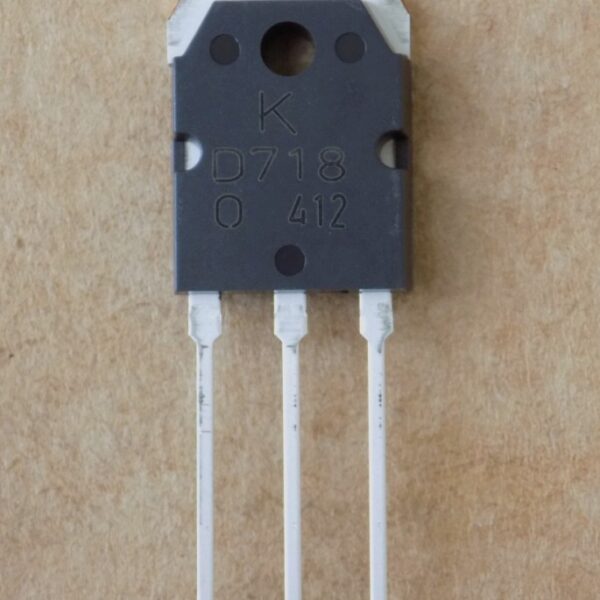

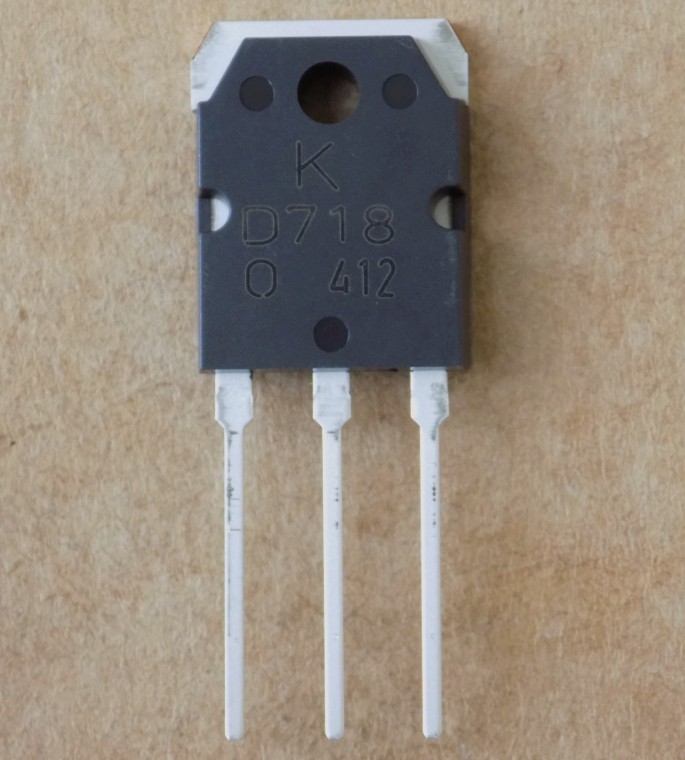

Транзистор 2SD718 ( D718 , KTD718 ) оригінал, TO-3P
107,16 ₴
3 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
3 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
2SD718 – кремнієвий потужний NPN транзистор у корпусі TO-3P, оригінал. Підходить для вихідних каскадів підсилювачів потужності.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN, кремнієвий потужний |
| Виробник | SPTECH |
| Напруга Vceo | 120 В (мін., Ic 10 мА, Ib 0) |
| Напруга Vcbo | 120 В |
| Струм колектора Ic | 8 А (постійний) |
| Потужність Pd | 80 Вт (Tc 25 °C) |
| Макс. температура переходу | 150 °C |
| Vce(sat) | 2.5 В (макс., Ic 5 А, Ib 0,5 А) |
| hFE | 55–160 (Ic 1 А, Vce 5 В) |
| Гранична частота fT | 12 МГц (мін., Ic 1 А, Vce 5 В) |
| Корпус | TO-3P |
| Стан | Оригінал |
2SD718 (також D718, KTD718) – кремнієвий потужний біполярний транзистор типу NPN виробництва SPTECH у корпусі TO-3P. Напруга Vceo – не менше 120 В при Ic 10 мА і Ib 0, напруга Vcbo – 120 В. Постійний струм колектора Ic – 8 А, потужність розсіювання Pd – 80 Вт при Tc 25 °C, максимальна температура переходу – 150 °C. Напруга насичення Vce(sat) – не більше 2.5 В при Ic 5 А і Ib 0,5 А. Коефіцієнт підсилення hFE – 55–160 при Ic 1 А і Vce 5 В: ранг R дає 55–110, ранг O – 80–160. Гранична частота fT – не менше 12 МГц при Ic 1 А і Vce 5 В.
Це оригінал, не демонтаж. Корпус TO-3P узято з назви товару, у документі виробника корпус не названо. Підбираючи заміну, звіряйте тип NPN, напругу Vceo, струм Ic, потужність Pd і корпус, а також ранг за hFE.
Де застосовують
- Вихідні каскади підсилювачів потужності
Чим замінити 2SD718?
Шукайте NPN транзистор у корпусі TO-3P з напругою Vceo не нижче 120 В, струмом Ic не менше 8 А і потужністю Pd не менше 80 Вт. Для заміни в підсилювачі звірте також hFE і граничну частоту fT. Взаємозамінність перевіряйте самостійно за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який ранг hFE у цього транзистора?
Документ дає hFE 55–160 при Ic 1 А і Vce 5 В: ранг R – 55–110, ранг O – 80–160. Який саме ранг у партії, у документі не вказано.
Для чого використовують 2SD718?
У вихідних каскадах підсилювачів потужності.
Документація виробника: 2SD718 (SPTECH).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
