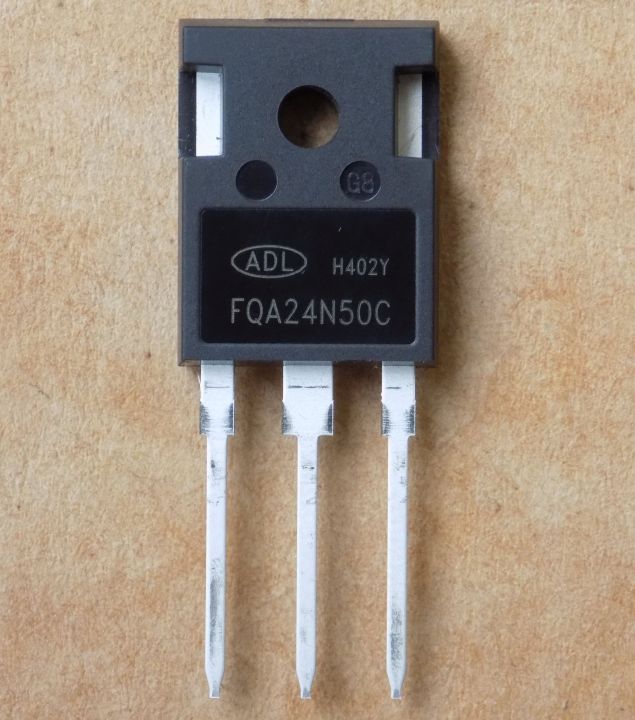

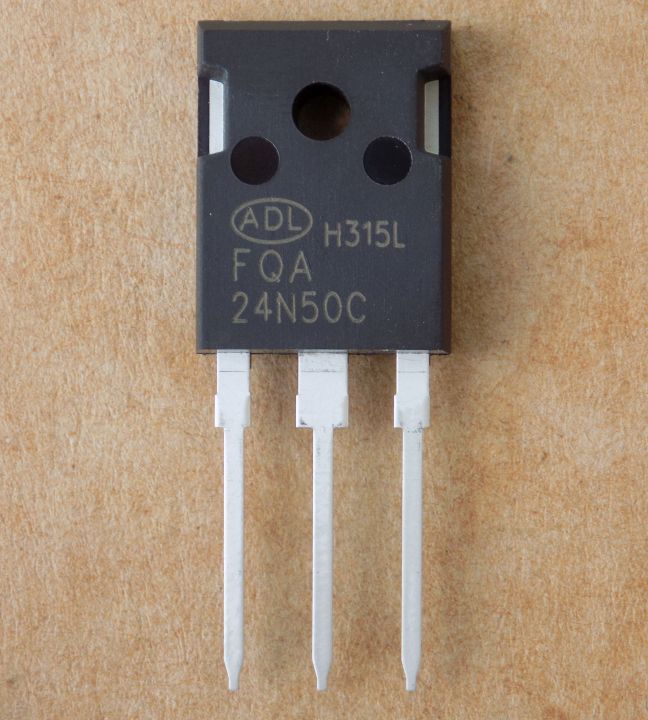

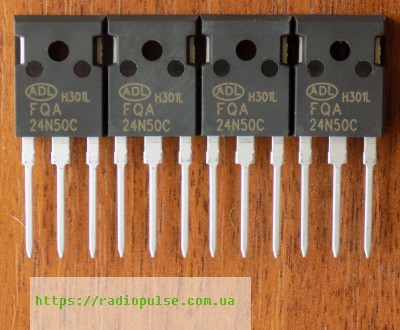

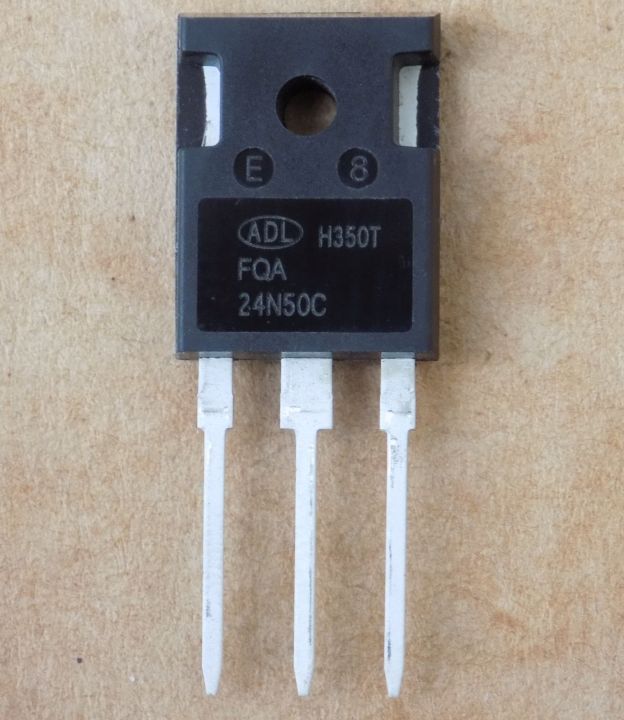

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |
Транзистор FQA24N50C оригінал , TO247
100,11 ₴
73 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
73 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FQA24N50C – N-канальний польовий транзистор Fairchild Semiconductor в корпусі TO-247, оригінал. Використовують в імпульсних блоках живлення та PFC.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET, N-канал |
| Виробник | Fairchild Semiconductor |
| Напруга Vds | 500 В (VGS = 0 В, ID = 250 мкА, мін.) |
| Струм стоку Id (25 °C) | 24 А |
| Струм стоку Id (100 °C) | 15.2 А |
| Rds(on) | 0.156 Ом тип. (VGS = 10 В, ID = 12 А) |
| Заряд затвора Qg | 90 нКл тип., 120 нКл макс. (VDS = 400 В, ID = 24 А, VGS = 10 В) |
| Вхідна ємність Ciss | 3500 пФ (Vds 25 В, f 1 МГц) |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
FQA24N50C – N-канальний польовий транзистор (MOSFET) виробництва Fairchild Semiconductor в корпусі TO-247. За даташитом найближчої деталі FQA24N50 (Fairchild Semiconductor): напруга Vds 500 В (VGS = 0 В, ID = 250 мкА, мін.), струм стоку Id 24 А при TC = 25 °C і 15.2 А при TC = 100 °C. Опір відкритого каналу Rds(on) – 0.156 Ом тип. (макс. 0,2 Ом) при VGS = 10 В, ID = 12 А. Заряд затвора Qg – 90 нКл тип., 120 нКл макс. (VDS = 400 В, ID = 24 А, VGS = 10 В), максимальна температура переходу 150 °C. Вхідна ємність Ciss типово 3500 пФ (Vds 25 В, f 1 МГц). Документ описує корпус TO-3PN, а товар у корпусі TO-247, тому потужність і тепловий опір, які залежать від корпусу, у картці не наводимо.
Оригінал, не демонтаж. Підбираючи заміну, порівнюйте напругу Vds, струм Id, Rds(on), заряд затвора Qg і корпус. Заряд затвора впливає на навантаження драйвера: у транзистора з більшим Qg драйвер може гріти сильніше. Параметри вище взято з документа на найближчу деталь, тому перед заміною звірте їх з маркуванням на корпусі та з даташитом. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення з високим ККД
- Корекція коефіцієнта потужності (PFC)
- Електронні баласти для ламп на напівмостовій схемі
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IRFP23N50L | канал N = N, Vds 500 ≥ 500, Id(25 °C) 23 ≥ 0.8×24=19.2, Rds(on) Vgs 10 В typ 0.19 ≤ 1.3×0.156=0.203, корпус TO-247 = TO-247 | Демонтаж; Qg макс. 150 нКл проти 90 нКл тип. у FQA24N50C – перевірте драйвер. | Купити |
| 60R060P7 | канал N = N, Vds 600 ≥ 500, Id(25 °C) 48 ≥ 0.8×24=19.2, Rds(on) Vgs 10 В typ 0.049 ≤ 1.3×0.156=0.203, корпус TO-247 = TO-247 | Демонтаж; умови вимірювання Rds(on) трохи інші (ID 15.9 А) – звірте з даташитом. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити FQA24N50C?
Дивіться на той самий канал N, Vds не нижче 500 В, струм Id не менше 0.8×24 А при 25 °C, Rds(on) не більше 1.3×0.156 Ом при VGS = 10 В і корпус TO-247. У каталозі це правило проходять IRFP23N50L (SiHFP23N50L) та 60R060P7 (IPW60R060P7), див. таблицю аналогів.
Чи підходить для блоків живлення та PFC?
За даташитом найближчої деталі FQA24N50 застосування – імпульсні блоки живлення з високим ККД та корекція коефіцієнта потужності (PFC). Збіг параметрів з вашою схемою перевіряйте за даташитом.
Який заряд затвора і чому це важливо?
Qg – 90 нКл тип., 120 нКл макс. (VDS = 400 В, ID = 24 А, VGS = 10 В). Чим більший заряд, тим більше струму потрібно драйверу для перемикання транзистора.
Найближчий datasheet: FQA24N50 (Fairchild Semiconductor).
Точного даташиту на FQA24N50C не знайдено. Параметри взято з даташиту на FQA24N50 (корпус TO-3PN); потужність і тепловий опір залежать від корпусу, тому їх не наведено.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
