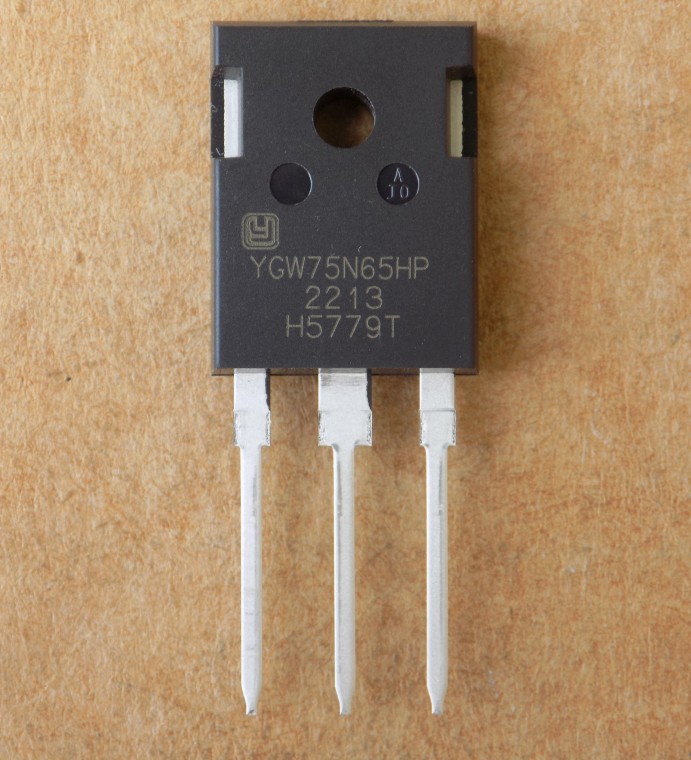

IGBT-транзистор YGW75N65HP оригінал , TO247(заміна для YGW75N65F1 , YGW75N65T1 , 75N65FL2 , NGTB75N65FL2WG )

YGW75N65HP – IGBT-транзистор Trench Field Stop з антипаралельним діодом у корпусі TO-247, виробник Luxin Semiconductor (LU SEMI). Оригінал, не демонтаж. Напруга колектор–емітер Vces – 650 В (VGE = 0 В, IC = 250 мкА). Струм колектора Ic – 150 А при Tc = 25 °C і 75 А при Tc = 100 °C. Напруга насичення Vce(sat) – 1,65 В типово, 2,10 В максимум (VGE = 15 В, IC = 75 А, Tj = 25 °C). Потужність розсіювання Pd – 375 Вт при Tj = 25 °C, максимальна температура переходу – 175 °C. Заряд затвора Qg – 145 нКл (VCC = 520 В, IC = 75 А, VGE = 15 В). Вхідна ємність Cies типово 4700 пФ (Vce 25 В, f 100 кГц). Діод: Vf 1,6 В типово при IF = 75 А, trr 50 нс (IF = 75 А, VR = 400 В, di/dt = 100 А/мкс). Транзистор витримує коротке замикання 5 мкс (VGE = 15 В, VCE до 400 В).

YGW75N65HP може замінити YGW75N65F1, YGW75N65T1, 75N65FL2 і NGTB75N65FL2WG. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Якщо підбираєте інший варіант, порівнюйте Vces, Ic при 100 °C, Vce(sat) за однакових умов, заряд затвора та корпус TO-247. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.

Де застосовують

• Джерела безперебійного живлення
• Інвертори
• Зварювальні перетворювачі
• Схеми PFC
• Перетворювачі з високою частотою перемикання
