Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |

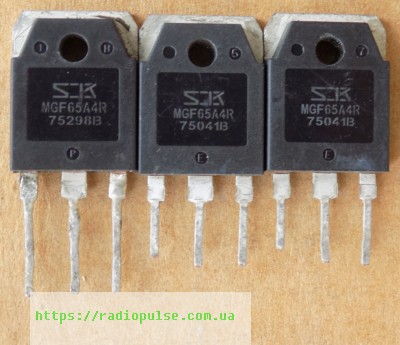

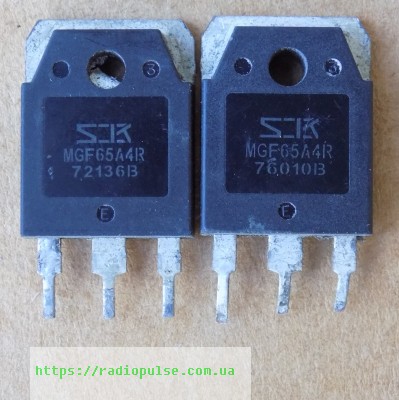

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

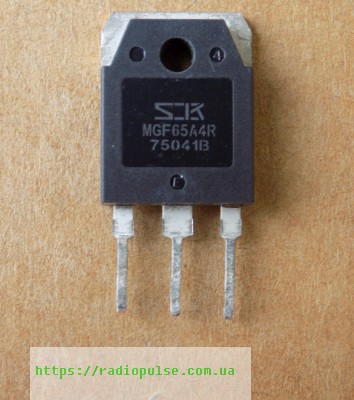

IGBT-транзистор MGF65A4R оригінал демонтаж б/в , TO-3P
282,00 ₴
74 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
74 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MGF65A4R – IGBT-транзистор Sanken у корпусі TO-3P з вбудованим швидким діодом. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 650 В |
| Струм колектора Ic (25 °C) | 65 А |
| Струм колектора Ic (100 °C) | 40 А |
| Напруга насичення Vce(sat) | 1,6 В (макс. 1,96 В) при Vge 15 В, Ic 40 А, Tj 25 °C |
| Вбудований швидкий діод | є |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-3P |
| Вхідна ємність Cies | 2300 пФ (Vce 20 В, f 1 МГц) |
| Стан | Оригінал, демонтаж б/в |
MGF65A4R – IGBT-транзистор Sanken типу Trench Field Stop у корпусі TO-3P. Напруга колектор–емітер Vces – 650 В. Струм колектора Ic – 65 А при Tc 25 °C (обмежено температурою переходу) і 40 А при Tc 100 °C. Напруга насичення Vce(sat) – 1,6 В (макс. 1,96 В) при Vge 15 В, Ic 40 А, Tj 25 °C. Усередині є швидкий діод, його пряма напруга Vf – 1,7 В при If 40 А. Максимальна температура переходу – 175 °C. Цифри наведено за даташитом найближчої деталі MGF65A4L (Sanken). Вхідна ємність Cies типово 2300 пФ (Vce 20 В, f 1 МГц).
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Виводи: 1 – затвор, 2 – колектор, 3 – емітер. Для заміни шукайте IGBT у тому самому корпусі з Vces не нижче 650 В, струмом Ic не менше за потрібний вам і вбудованим діодом, якщо він є у вашій схемі. За даними виробника, прямі заміни – KGF65A4L, FGF65A4L та MGF65A4H.
Де застосовують
- Джерела безперебійного живлення (UPS)
- Інверторні схеми
- Мостові схеми
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| MGF65A4H | названо виробником | Той самий корпус TO-3P. Порівняйте datasheet перед заміною. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити MGF65A4R?
За даними виробника, прямі заміни – KGF65A4L, FGF65A4L та MGF65A4H. У нашому каталозі є MGF65A4H, у тому самому корпусі TO-3P. Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів.
Яка розпіновка MGF65A4R?
Корпус TO-3P: 1 – затвор, 2 – колектор, 3 – емітер.
Чи є в MGF65A4R вбудований діод?
Так, є швидкий діод між емітером і колектором. Його Vf – 1,7 В при If 40 А.
Найближчий datasheet: MGF65A4L (Sanken).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
