| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.
Транзистор 60R060P7 ( IPW60R060P7 ) оригінал демонтаж , TO247( 650V, 48A , 0.049R )
282,00 ₴
21 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
21 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

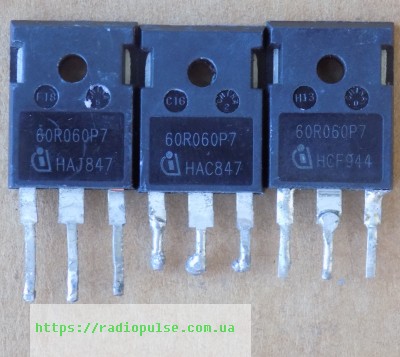

60R060P7 (IPW60R060P7) – N-канальний MOSFET Infineon CoolMOS P7 у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N (CoolMOS P7) |
| Напруга Vds | 600 В мін. (Vgs 0 В, Id 1 мА); 650 В при Tj max |
| Струм стоку Id | 48 А (Tc 25 °C) |
| Струм стоку Id (100 °C) | 30 А (Tc 100 °C) |
| Rds(on) | 0.049 Ом тип., 0.060 Ом макс. (Vgs 10 В, Id 15.9 А, Tj 25 °C) |
| Vgs(th) | 3.0–4.0 В (тип. 3.5; Vds = Vgs, Id 0.8 мА) |
| Заряд затвора Qg | 67 нКл тип. (Vdd 400 В, Id 15.9 А, Vgs 0…10 В) |
| Вхідна ємність Ciss | 2895 пФ (Vds 400 В, f 250 кГц) |
| Потужність Pd | 164 Вт (Tc 25 °C) |
| Tj макс. | 150 °C |
| Корпус | TO-247 |
| Виробник | Infineon |
| Стан | Оригінал, демонтаж б/в |
60R060P7 (IPW60R060P7) – N-канальний польовий транзистор Infineon серії CoolMOS P7 (суперперехід) у корпусі PG-TO247-3. Напруга Vds – 600 В (мін.) при Vgs 0 В, Id 1 мА; 650 В при Tj max. Струм стоку Id – 48 А при Tc 25 °C і 30 А при Tc 100 °C. Rds(on) – 0.049 Ом (тип.) і 0.060 Ом (макс.) при Vgs 10 В, Id 15.9 А, Tj 25 °C. Заряд затвора Qg – 67 нКл (тип.) при Vdd 400 В, Id 15.9 А. Вхідна ємність Ciss типово 2895 пФ (Vds 400 В, f 250 кГц). Розсіювана потужність – 164 Вт при Tc 25 °C, максимальна температура переходу – 150 °C. Вбудований діод є: Vsd 0.9 В, trr 254 нс (тип.).
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Для заміни порівняйте канал, Vds, Id при Tc 25 °C, Rds(on) при Vgs 10 В, заряд затвора і корпус. Прямі заміни за даними виробника – IPW60R060P7XKSA1, IPA60R060P7, IPB60R060P7, IPZA60R060P7; в каталозі їх зараз немає.
Де застосовують
- Каскади PFC та жорстке перемикання PWM, резонансні каскади
- Адаптери, блоки живлення ПК, освітлення, сервери, телеком, ДБЖ
Чим замінити 60R060P7?
За даними виробника – IPW60R060P7XKSA1, IPA60R060P7, IPB60R060P7, IPZA60R060P7. В каталозі їх зараз немає.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чи підходить для PFC та блоків живлення?
За документом виробника так: каскади PFC, жорстке перемикання PWM, резонансні каскади, блоки живлення ПК, сервери, ДБЖ.
Яка напруга Vds в цього транзистора?
600 В (мін.) при Vgs 0 В, Id 1 мА; 650 В при Tj max. У назві товару вказано 650 В.
Документація виробника: IPW60R060P7 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
