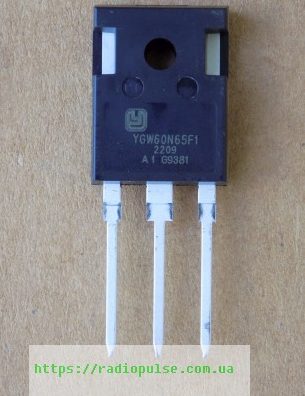

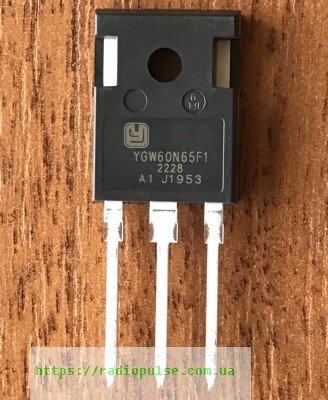

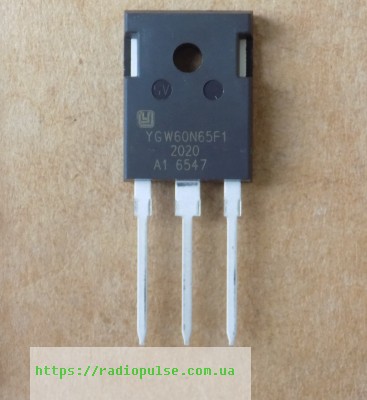

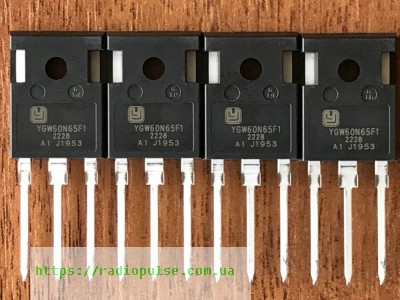

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |
IGBT-транзистор YGW60N65F1 оригінал, TO247
117,50 ₴
67 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
67 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор YGW60N65F1 у корпусі TO-247 – оригінал Lu-Semi для інверторів, ДБЖ і зварювальних перетворювачів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 650 В |
| Струм колектора Ic (25 °C) | 120 А |
| Струм колектора Ic (100 °C) | 60 А |
| Напруга насичення Vce(sat) | 1,85 В тип. / 2,2 В макс. |
| Заряд затвора Qg | 158 нКл |
| Корпус | TO-247 |
| Виробник | Lu-Semi |
| Стан | Оригінал |
YGW60N65F1 – IGBT-транзистор Lu-Semi у корпусі TO-247, з вбудованим антипаралельним діодом. Напруга колектор-емітер Vces – 650 В (VGE=0 В, IC=250 мкА, Tj 25 °C). Струм колектора Ic – 120 А при TC 25 °C та 60 А при TC 100 °C. Напруга насичення Vce(sat) – 1,85 В тип. / 2,2 В макс. при VGE=15 В, IC=60 А, Tj=25 °C (при Tj 150 °C зростає до 2,25 В). Час зворотного відновлення вбудованого діода trr – 90 нс при IF=40 А, VR=300 В, di/dt=600 А/мкс, Tj=25 °C, заряд затвора Qg – 158 нКл при VCC=520 В, IC=60 А, VGE=15 В.
Транзистор – оригінал, новий, без демонтажу. Перед встановленням звірте параметри зі своєю схемою: напругу Vces, робочий струм Ic при потрібній температурі корпуса і напругу насичення Vce(sat) – від них залежить запас по напрузі й тепловій потужності. Для заміни підходить IGBT того самого класу, у корпусі TO-247, з Vces не нижче 650 В і не меншим струмом Ic при 100 °C, з вбудованим зворотним діодом, як у K50EEH5 (IKW50N65EH5) або KGF75N65KDF.
Де застосовують
- Джерела безперебійного живлення (ДБЖ)
- Інвертори
- Зварювальні перетворювачі
- Коректори коефіцієнта потужності (PFC)
- Перетворювачі з високою частотою перемикання
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| K50EEH5 (IKW50N65EH5) | IGBT: той самий корпус TO-247, Vces 650 В ≥ 650 В, Ic(100°C) 50 А ≥ 0.8×60 А, Vce(sat) порівнянне (1,65/2,1 В проти 1,85/2,2 В), вбудований діод в обох | менший номінальний Ic (50 А проти 60 А) – перевірте запас за струмом для вашого навантаження | Купити |
| KGF75N65KDF (75N65KDF) | IGBT: той самий корпус TO-247, Vces 650 В ≥ 650 В, Ic(100°C) 75 А ≥ 0.8×60 А, Vce(sat) порівнянне (1,77/2,2 В проти 1,85/2,2 В), вбудований діод в обох | більший запас за струмом (75 А), підходить із запасом | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити YGW60N65F1?
У наявності є IGBT-транзистори K50EEH5 (IKW50N65EH5) та KGF75N65KDF (75N65KDF) – той самий корпус TO-247, Vces не нижче 650 В і порівнянна напруга насичення Vce(sat).
Як перевірити IGBT-транзистор перед встановленням?
Огляньте маркування на корпусі, перевірте цілісність виводів і заміряйте переходи мультиметром у режимі перевірки діодів – пробитий або обірваний перехід означає, що деталь несправна.
Для яких пристроїв підходить YGW60N65F1?
За даними виробника – для джерел безперебійного живлення, інверторів, зварювальних перетворювачів, коректорів PFC і перетворювачів з високою частотою перемикання.
Чи є в YGW60N65F1 вбудований зворотний діод?
Так, антипаралельний діод вбудований у корпус, час його зворотного відновлення trr – 90 нс при IF=40 А, VR=300 В, di/dt=600 А/мкс, Tj=25 °C.
Документація виробника: YGW60N65F1A1 datasheet, Rev3.5.
Другий незалежний перелік (LCSC) звірено для суміжного варіанту YGW60N65F1A2, не саме A1 – параметри серії збігаються, окремий datasheet для A1 з LCSC отримати не вдалося.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
