Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |

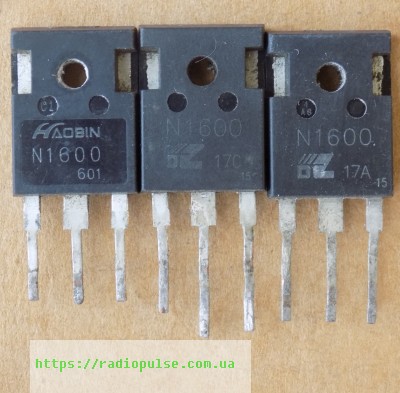

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

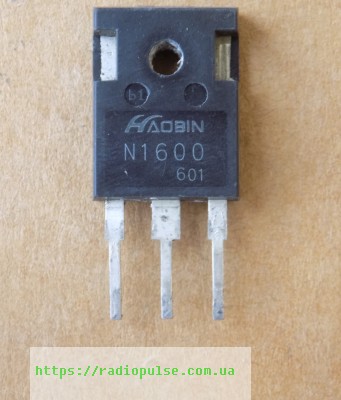

IGBT-транзистор N1600 оригінал демонтаж б/в , TO247
345,92 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
N1600 – IGBT-транзистор з вбудованим діодом у корпусі TO-247. За даташитом IHW30N160R2: 1600 В, 60 А. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | IGBT-транзистор з вбудованим діодом |
| Напруга Vces | 1600 В |
| Струм колектора Ic | 60 А (25 °C), 30 А (100 °C) |
| Потужність Ptot | 312 Вт (25 °C) |
| Напруга насичення Vce(sat) | 1,8 В тип., 2,1 В макс. (IC = 30 А, VGE = 15 В) |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
N1600 – IGBT-транзистор (біполярний транзистор з ізольованим затвором) з вбудованим зворотним діодом у корпусі TO-247. Точного даташиту на N1600 не знайшли, тому параметри наведено за даташитом найближчої схожої деталі IHW30N160R2 (Infineon) у тому самому корпусі: напруга колектор–емітер Vces 1600 В, напруга затвор–емітер ±20 В. Струм колектора Ic 60 А при Tc = 25 °C і 30 А при Tc = 100 °C, імпульсний 90 А. Потужність розсіювання Ptot 312 Вт при Tc = 25 °C, тепловий опір перехід–корпус 0,48 °C/Вт, температура переходу до +175 °C. Напруга насичення Vce(sat) 1,8 В типово і не більше 2,1 В (VGE = 15 В, IC = 30 А). Порогова напруга затвора Vge(th) від 5,1 до 6,4 В, заряд затвора Qg 94 нКл, вхідна ємність Cies 2740 пФ. Вбудований діод: пряма напруга Vf 1,65 В типово і не більше 2,0 В при IF = 30 А.
Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. За даташитом IHW30N160R2 такі транзистори ставлять в індукційні плити та інші схеми з м'яким перемиканням. Заміну підбирайте за корпусом TO-247 і розпіновкою: напруга не нижче 1600 В, струм колектора при 100 °C не нижче 30 А, вбудований діод. Відправляємо Новою Поштою по всій Україні в день оплати або наступного дня.
Де застосовують
- індукційні плити
- схеми з м'яким перемиканням
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чим замінити N1600?
Шукайте IGBT у корпусі TO-247 з вбудованим діодом, напругою колектор–емітер не нижче 1600 В і струмом колектора при 100 °C не нижче 30 А. Параметри N1600 наведено за даташитом IHW30N160R2, тому перед заміною звірте їх із документацією на ваш пристрій.
Як перевірити IGBT перед встановленням?
Мультиметром у режимі діода перевірте відсутність пробою між колектором, емітером і затвором, а також цілісність виводів.
Звідки параметри N1600?
Точного даташиту на N1600 не знайшли. Параметри наведено за даташитом найближчої схожої деталі – IHW30N160R2 (Infineon). Точний збіг усіх значень не гарантуємо.
Найближчий datasheet: IHW30N160R2 (Infineon).
Точного даташиту на N1600 не знайдено. Найближчий схожий даташит – IHW30N160R2 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
