Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | Super-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

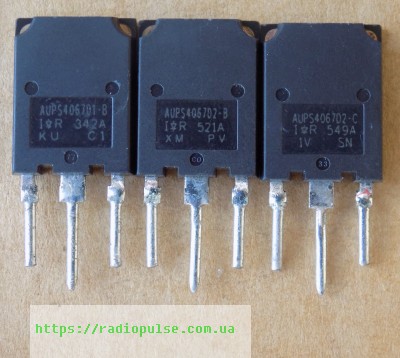

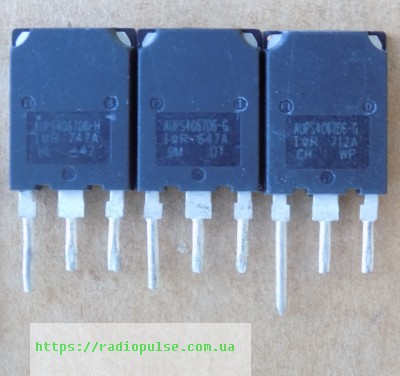

IGBT-транзистор AUPS4067D оригінал демонтаж б/в ( AUPS4067D1 , AUPS4067D2 , AUPS4067D6-G , AUPS4067D6-H , AUPS4067D1-B , AUPS4067D2-B , AUPS4067D3-B , AUPS4067D2-C , AUPS4067D1-C , AUPS4067D4-G , AUIRGPS4067D1 , IRGPS4067D , IRGPS4067DPbF , GPS4067D ), Super-247
320,54 ₴
28 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
28 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор AUIRGPS4067D1 (Super-247) для силового перемикання в індукційному нагріві та перетворювачах низьких-середніх частот. Товар демонтаж – знятий з плати, перевірений перед відправкою.
| Параметр | Значення |
|---|---|
| Корпус | Super-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 600 В |
| Струм колектора Ic (25 °C) | 240 А |
| Струм колектора Ic (100 °C) | 160 А |
| Напруга насичення Vce(sat) | 1,7 В тип. / 2,05 В макс. (Ic 120 А, Vge 15 В, Tj 25 °C) |
| Час відновлення діода trr | 360 нс (Tj 175 °C) |
| Розсіювана потужність Pd | 750 Вт (Tc 25 °C) |
| Максимальна температура переходу Tj | 175 °C |
| Корпус | Super-247 |
| Стан | Оригінал, демонтаж б/в |
AUIRGPS4067D1 (аліаси AUPS4067D1, IRGPS4067D) – IGBT-транзистор з вбудованим швидким діодом (co-pack) у корпусі Super-247. Максимальна напруга Vces – 600 В, струм колектора Ic – 240 А при Tc 25 °C і 160 А при Tc 100 °C. Напруга насичення Vce(sat) типово 1,7 В, макс. 2,05 В (Ic 120 А, Vge 15 В, Tj 25 °C). Час відновлення вбудованого діода trr – 360 нс (Tj 175 °C). Розсіювана потужність Pd – 750 Вт при Tc 25 °C, робоча температура переходу – до 175 °C.
Товар – демонтаж: знятий з плати, перевірений перед відправкою. Перед встановленням додатково прозвоніть перехід колектор-емітер і затвор-емітер, перевірте вбудований діод в обох напрямках. За даними дистриб'ютора RS Components ця деталь знята з серійного постачання, тож для заміни звіряйте параметри Vces, Ic при робочій температурі та Vce(sat) з вашою схемою, а не лише назву.
Де застосовують
- Індукційний нагрів
- Перетворювачі низьких-середніх частот
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IRGP4068D-E (IRGP4068D) | названо виробником | номер названо у facts.analog_hints (IRGP4068D, IRGP4069D); власних електричних параметрів товару 25803 в базі немає – звіряйте Vces, Ic і Vce(sat) з вашою схемою самостійно | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити AUIRGPS4067D1?
Прямий каталожний аналог з підтвердженими параметрами не знайдено. Виробник називає близькими номерами IRGP4068D і IRGP4069D – у нас в наявності є IRGP4068D-E, але його власні електричні параметри в базі не підтверджені, тож перед заміною звіряйте Vces, Ic(100°C) і Vce(sat) з вашою схемою самостійно.
Як перевірити IGBT-транзистор перед встановленням?
Мультиметром у режимі діода прозвоніть перехід колектор-емітер (через вбудований зворотний діод покаже як прямий діод) і переконайтеся, що затвор ізольований від колектора й емітера. Огляньте виводи і маркування на корпусі.
Чи підходить AUIRGPS4067D1 для індукційного нагріву?
Так, виробник вказує застосування саме в індукційному нагріві та перетворювачах низьких-середніх частот – це основне призначення серії.
Ця деталь ще випускається виробником?
За даними дистриб'ютора RS Components партія знята з серійного постачання; офіційну сторінку виробника з підтвердженням статусу перевірити не вдалося. Тому пропонуємо перевірений демонтаж.
Документація виробника: Infineon-AUIRGPS4067D1-DS-v01_02-EN.
Заряд затвора (Qg, Qge, Qgc) і точні номінали струму Ic (INOMINAL/ICM/ILM/IFM) у таблиці даташита не вдалося однозначно розпізнати через збій верстки pdftotext – у тексті не наведені; статус зняття з виробництва підтверджено лише сторінкою дистриб'ютора RS Components, офіційну сторінку виробника перевірити не вдалося.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
