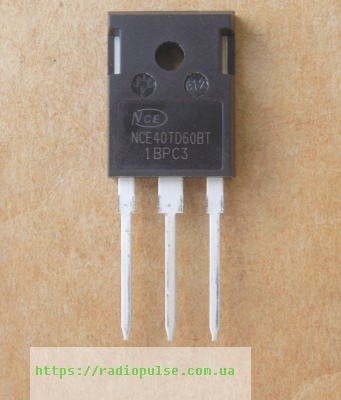

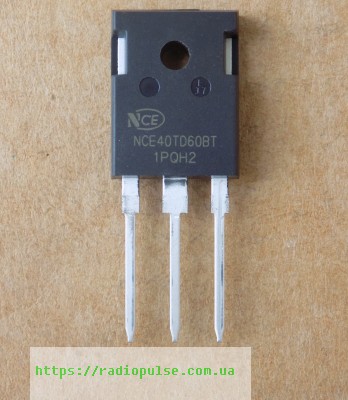

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |
IGBT-транзистор NCE40TD60BT оригінал, TO247
164,50 ₴
32 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
32 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
NCE40TD60BT – IGBT-транзистор Wuxi NCE Power на 600 В з вбудованим діодом, корпус TO-247. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Wuxi NCE Power |
| Тип | IGBT з антипаралельним діодом |
| Напруга Vces | 600 В |
| Струм Ic (25 °C) | 80 А |
| Струм Ic (100 °C) | 40 А |
| Потужність Pd (25 °C) | 286 Вт |
| Vce(sat) (тип., IC = 40 А, VGE = 15 В, 25 °C) | 1.7 В |
| Заряд затвора Qg | 176 нКл |
| Вхідна ємність Cies | 4894 пФ (Vce 25 В, f 1 МГц) |
| Vf діода (IF = 40 А, 25 °C) | 1.65 В |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
NCE40TD60BT – IGBT-транзистор Wuxi NCE Power технології Trench Field Stop (FS II) у корпусі TO-247. Напруга колектор-емітер Vces 600 В (VGE = 0 В, IC = 1 мА). Струм колектора Ic 80 А при Tc = 25 °C і 40 А при Tc = 100 °C, потужність розсіювання Pd 286 Вт при Tc = 25 °C. Напруга насичення Vce(sat) 1.7 В (тип.) при IC = 40 А, VGE = 15 В, Tj = 25 °C. У корпусі є антипаралельний діод: Vf 1.65 В (тип.) при IF = 40 А, Tc = 25 °C. Деталь витримує коротке замикання 3 мкс при VGE = 15 В, VCC ≤ 400 В, Tj ≤ 150 °C. Вхідна ємність Cies типово 4894 пФ (Vce 25 В, f 1 МГц).
Це оригінал, не демонтаж. Vce(sat) має позитивний температурний коефіцієнт, тому транзистори легко вмикати паралельно. Шукаючи заміну, порівнюйте Vces, струм Ic при 100 °C, Vce(sat), наявність діода і корпус. Заряд затвора Qg цієї деталі 176 нКл (VCC = 480 В, IC = 40 А, VGE = 15 В): якщо в заміни він удвічі більший, перевірте драйвер. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Кондиціонери
- Інвертори
- Приводи двигунів
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| RJH60F5 | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.37 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | Демонтаж б/в. Порівняйте заряд затвора та драйвер. | Купити |
| 45N60S1 | Vces 600 ≥ 600, Ic(100 °C) 45 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 2 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | Демонтаж б/в. Vce(sat) вище, ніж у NCE40TD60BT. | Купити |
| IRGP4068D-E | Vces 600 ≥ 600, Ic(100 °C) 48 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.65 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | Демонтаж б/в. Порівняйте драйвер. | Купити |
| JT050N065WED | Vces 650 ≥ 600, Ic(100 °C) 50 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.6 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | Новий оригінал. Порівняйте драйвер. | Купити |
| NCE60TD60BT | Vces 600 ≥ 600, Ic(100 °C) 60 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.7 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | Заряд затвора більший, ніж у NCE40TD60BT: перевірте драйвер. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити NCE40TD60BT?
Підійде IGBT з діодом у корпусі TO-247, у якого Vces не менше 600 В, Ic при 100 °C близько 40 А або більше, а Vce(sat) порівнянне. Кандидати з нашого каталогу – у таблиці аналогів на сторінці. Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є в корпусі діод?
Так, антипаралельний діод. Його Vf 1.65 В (тип.) при IF = 40 А, Tc = 25 °C.
Який струм витримує NCE40TD60BT?
Ic 80 А при Tc = 25 °C і 40 А при Tc = 100 °C. Для розрахунку орієнтуйтеся на значення при 100 °C.
Документація виробника: NCE40TD60BT (NCE).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
