Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

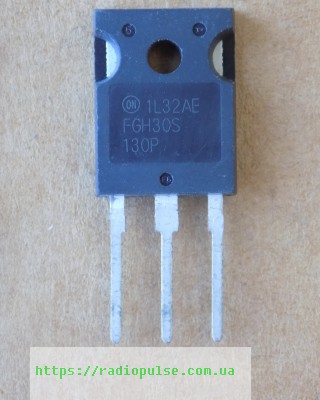

IGBT-транзистор FGH30S130P оригінал демонтаж б/в, TO247
164,50 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FGH30S130P – IGBT-транзистор onsemi з вбудованим діодом для індукційного нагріву. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Напруга колектор–емітер Vces | 1300 В (Tc 25 °C) |
| Напруга затвор–емітер Vges | ±25 В |
| Струм колектора Ic | 60 А (Tc 25 °C); 30 А (Tc 100 °C) |
| Імпульсний струм Icm | 90 А (обмежено Tj max) |
| Потужність розсіювання Pd | 500 Вт (Tc 25 °C) |
| Vce(sat) | 1,75 В typ / 2,3 В max (Ic 30 А, Vge 15 В, Tc 25 °C) |
| Робоча температура переходу Tj | -55…+175 °C |
| Заряд затвора Qg | 372,3 нКл (Vce 600 В, Ic 30 А, Vge 15 В) |
| Вхідна ємність Cies | 3345 пФ (Vce 30 В, f 1 МГц) |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
FGH30S130P – N-канальний IGBT onsemi з вбудованим діодом (shorted-anode), у корпусі TO-247-3LD. Напруга колектор–емітер Vces – 1300 В при Tc 25 °C, напруга затвор–емітер Vges – ±25 В. Струм колектора Ic – 60 А при Tc 25 °C і 30 А при Tc 100 °C, імпульсний Icm – 90 А (обмежено Tj max). Напруга насичення Vce(sat) – 1,75 В typ, 2,3 В max при Ic 30 А, Vge 15 В, Tc 25 °C. Вхідна ємність Cies типово 3345 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання Pd – 500 Вт при Tc 25 °C. Робоча температура переходу: -55…+175 °C. Транзистор розроблений для м'якого перемикання (soft switching) і допускає паралельне вмикання.
Стан: оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте Vces, Ic при Tc 100 °C, Vce(sat), наявність діода та корпус, а також заряд затвора Qg – 372,3 нКл при Vce 600 В, Ic 30 А, Vge 15 В: від нього залежить навантаження на драйвер. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Індукційне нагрівання
- Мікрохвильові печі
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Де застосовується FGH30S130P?
В індукційному нагріванні та мікрохвильових печах. Виробник розробив його для м'якого перемикання (soft switching).
Чим замінити FGH30S130P?
У нашому каталозі підтверджених за параметрами аналогів зараз немає. Порівнюйте Vces не нижче 1300 В, Ic при Tc 100 °C, Vce(sat), наявність діода й корпус TO-247; Qg може змінити вимоги до драйвера.
Чи можна вмикати FGH30S130P паралельно?
Так, виробник вказує, що транзистор допускає паралельне вмикання.
Документація виробника: FGH30S130P/D, Rev. 3.
Datasheet виробника FGH30S130P/D, Rev. 3 (September 2020) знайдено; другого джерела й статусу виробництва немає.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
