Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

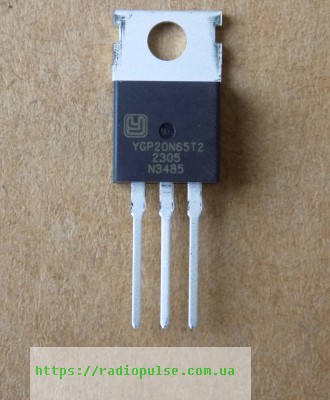

IGBT-транзистор YGP20N65T2 оригінал, TO220
122,67 ₴
32 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
32 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
YGP20N65T2 – IGBT-транзистор Trench Field Stop з вбудованим діодом у корпусі TO-220. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Luxin Semiconductor (LU SEMI) |
| Тип | IGBT Trench Field Stop з діодом |
| Корпус | TO-220 |
| Напруга Vces | 650 В (VGE = 0 В, IC = 1 мА) |
| Струм Ic (25 °C) | 40 А |
| Струм Ic (100 °C) | 20 А |
| Vce(sat) | 1,65 В тип., 2,05 В макс. (VGE = 15 В, IC = 20 А, Tj = 25 °C) |
| Vge(th) | 4,4 / 5,4 / 6,4 В (мін. / тип. / макс.; VGE = VCE, IC = 250 мкА) |
| Заряд затвора Qg | 45 нКл (VCC = 520 В, IC = 20 А, VGE = 15 В) |
| Вхідна ємність Cies | 1050 пФ (Vce 25 В, f 1 МГц) |
| Потужність Pd | 125 Вт (Tj = 25 °C) |
| Tj max | 175 °C |
| Діод | є, антипаралельний |
| Стан | Оригінал |
YGP20N65T2 – IGBT-транзистор Trench Field Stop з антипаралельним діодом виробника Luxin Semiconductor (LU SEMI), корпус TO-220. Напруга колектор–емітер Vces 650 В (VGE = 0 В, IC = 1 мА). Струм колектора Ic 40 А при Tc = 25 °C і 20 А при Tc = 100 °C. Напруга насичення Vce(sat) 1,65 В (тип.) і 2,05 В (макс.) при VGE = 15 В, IC = 20 А, Tj = 25 °C. Потужність розсіювання 125 Вт (Tj = 25 °C), максимальна температура переходу 175 °C. Заряд затвора Qg 45 нКл при VCC = 520 В, IC = 20 А, VGE = 15 В. Вхідна ємність Cies типово 1050 пФ (Vce 25 В, f 1 МГц). Деталь витримує коротке замикання 5 мкс (VGE = 15 В, VCE до 400 В).
Це оригінал, не демонтаж. Підбираючи заміну, порівнюйте Vces, Ic при 100 °C, Vce(sat), наявність діода і заряд затвора. Корпус TO-220 і розпіновка мають збігатися. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Схеми м'якого перемикання
- Кондиціонери
- Інвертори приводу двигунів
Чим замінити YGP20N65T2?
Потрібен IGBT у корпусі TO-220 з тією ж розпіновкою, Vces не нижче 650 В, Ic при 100 °C не менше ніж у цієї деталі (20 А) і вбудованим діодом. Порівнюйте Vce(sat) і заряд затвора в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим відрізняються YGP20N65T2 і YGW20N65T2?
Документ спільний для YGF (TO-220F), YGK (TO-263), YGP (TO-220) і YGW (TO-247): це одна серія в різних корпусах. Тут корпус TO-220, потужність 125 Вт вказана для TO-220 і TO-263.
Для яких схем підходить YGP20N65T2?
Для схем м'якого перемикання, кондиціонерів та інверторів приводу двигунів.
Документація виробника: YGP20N65T2 (luxin-semi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
