Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

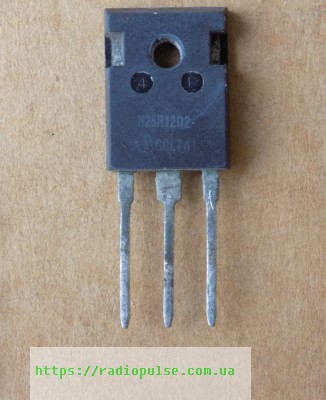

IGBT-транзистор H25R1202 ( IHW25N120R2 ) оригінал демонтаж б/в, TO-247
216,20 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
H25R1202 (IHW25N120R2) – зворотно-провідний IGBT Infineon на 1200 В для індукційного нагріву, корпус TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Тип | Зворотно-провідний IGBT (soft switching) |
| Напруга Vce | 1200 В |
| Струм Ic (25 °C) | 50 А |
| Струм Ic (100 °C) | 25 А |
| Потужність Ptot (25 °C) | 365 Вт |
| Vce(sat) (тип., IC = 25 А, VGE = 15 В, 25 °C) | 1.6 В |
| Заряд затвора Qg | 60.7 нКл |
| Вхідна ємність Cies | 2342 пФ (Vce 25 В, f 1 МГц) |
| Vf діода (IF = 25 А, 25 °C) | 1.5 В |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
H25R1202 (IHW25N120R2) – зворотно-провідний IGBT Infineon технології Trench і Fieldstop у корпусі PG-TO-247-3 для м'якої комутації (soft switching). Напруга колектор-емітер Vce 1200 В (VGE = 0 В, IC = 500 мкА). Струм колектора Ic 50 А при Tc = 25 °C і 25 А при Tc = 100 °C, потужність розсіювання Ptot 365 Вт при Tc = 25 °C. Напруга насичення Vce(sat) 1.6 В (тип.) при IC = 25 А, VGE = 15 В, Tj = 25 °C. Монолітний зворотний діод має Vf 1.5 В (тип.) при IF = 25 А, VGE = 0 В, Tj = 25 °C. Максимальна температура переходу Tj 175 °C. Заряд затвора Qg 60.7 нКл (VCC = 960 В, IC = 25 А, VGE = 15 В). Вхідна ємність Cies типово 2342 пФ (Vce 25 В, f 1 МГц).
Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Позитивний температурний коефіцієнт Vce(sat) дозволяє вмикати такі транзистори паралельно. Шукаючи заміну, порівнюйте Vce, Ic при 100 °C, Vce(sat), наявність зворотного діода і корпус. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Індукційний нагрів (Inductive Cooking)
- Soft Switching Applications
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IHW40N120R3 | Vces 1200 ≥ 1200, Ic(100 °C) 40 ≥ 0.8×25=20, Vce(sat) 25 °C(typ) 1.55 ≤ 1.3×1.6=2.08, діод є в обох, корпус TO-247 = TO-247 | Наступне покоління серії (R3). Порівняйте драйвер і режим комутації. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити H25R1202?
Підійде зворотно-провідний IGBT у корпусі TO-247 з Vce не менше 1200 В, Ic при 100 °C близько 25 А або більше та порівнянним Vce(sat). Кандидат з нашого каталогу – у таблиці аналогів. Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чи є в H25R1202 діод?
Так, монолітний зворотний діод. Vf 1.5 В (тип.) при IF = 25 А, VGE = 0 В, Tj = 25 °C.
H25R1202 і IHW25N120R2 – це одна деталь?
Так, H25R1202 – маркування на корпусі, IHW25N120R2 – повне позначення Infineon.
Документація виробника: IHW25N120R2 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
