Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

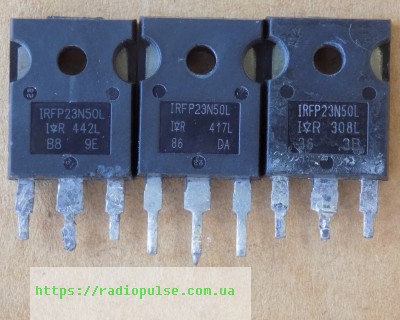

Транзистор IRFP23N50L ( SiHFP23N50L ) оригінал демонтаж, TO247
164,50 ₴
18 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
18 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRFP23N50L (SiHFP23N50L) – N-канальний польовий транзистор Vishay в корпусі TO247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET, N-канал |
| Виробник | Vishay |
| Напруга Vds | 500 В (VGS = 0 В, ID = 250 мкА, мін.) |
| Струм стоку Id (25 °C) | 23 А (VGS = 10 В) |
| Струм стоку Id (100 °C) | 15 А (VGS = 10 В) |
| Rds(on) | 0.190 Ом тип. (VGS = 10 В, ID = 14 А) |
| Заряд затвора Qg | 150 нКл макс. |
| Вхідна ємність Ciss | 3600 пФ (Vds 25 В, f 1 МГц) |
| Розсіювана потужність Pd | 370 Вт (TC = 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Час відновлення діода trr | 170 нс тип. |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IRFP23N50L (SiHFP23N50L) – N-канальний польовий транзистор (MOSFET) виробництва Vishay в корпусі TO247. За даташитом: напруга Vds 500 В (VGS = 0 В, ID = 250 мкА, мін.), струм стоку Id 23 А при VGS = 10 В, TC = 25 °C і 15 А при TC = 100 °C. Опір відкритого каналу Rds(on) – 0.190 Ом тип. (макс. 0,235 Ом) при VGS = 10 В, ID = 14 А. Заряд затвора Qg – до 150 нКл (ID = 23 А, VDS = 400 В), розсіювана потужність Pd – 370 Вт при TC = 25 °C, час відновлення вбудованого діода trr – 170 нс тип. (макс. 250 нс). Вхідна ємність Ciss типово 3600 пФ (Vds 25 В, f 1 МГц).
Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте напругу Vds, струм Id, Rds(on), заряд затвора Qg і корпус. Прямі заміни за даними виробника: SiHFP23N50L, IRFP23N50LPbF, SiHFP23N50L-E3. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення з нульовою напругою перемикання (ZVS)
- Блоки живлення для телекому і серверів
- Джерела безперебійного живлення
- Керування двигунами
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| FQA24N50C | канал N = N, Vds 500 ≥ 500, Id(25 °C) 24 ≥ 0.8×23=18.4, Rds(on) Vgs 10 В typ 0.156 ≤ 1.3×0.19=0.247, корпус TO-247 = TO-247 | Новий оригінал; параметри FQA24N50C взято з документа на найближчу деталь FQA24N50 – звірте з даташитом. | Купити |
| 60R060P7 | канал N = N, Vds 600 ≥ 500, Id(25 °C) 48 ≥ 0.8×23=18.4, Rds(on) Vgs 10 В typ 0.049 ≤ 1.3×0.19=0.247, корпус TO-247 = TO-247 | Демонтаж; умови вимірювання Rds(on) трохи інші (ID 15.9 А) – звірте з даташитом. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чим замінити IRFP23N50L?
Прямі заміни за даними виробника: SiHFP23N50L, IRFP23N50LPbF, SiHFP23N50L-E3. З нашого каталогу правило (канал N, Vds не нижче 500 В, Id не менше 0.8×23 А, Rds(on) не більше 1.3×0.19 Ом, корпус TO-247) проходять FQA24N50C та 60R060P7.
Для чого використовують цей транзистор?
За даташитом – в імпульсних блоках живлення з нульовою напругою перемикання (ZVS), блоках живлення для телекому і серверів, джерелах безперебійного живлення та для керування двигунами.
Який заряд затвора і чому це важливо?
Qg – до 150 нКл (ID = 23 А, VDS = 400 В). Для перемикання потрібен драйвер, який дає достатньо струму на затвор.
Документація виробника: IRFP23N50L (Vishay).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
