Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

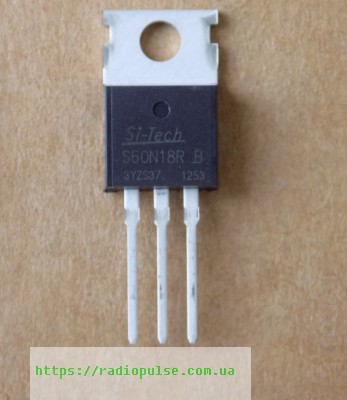

Транзистор S60N18R оригінал, TO220(60V,180A)
109,98 ₴
25 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
25 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
S60N18R – N-канальний польовий транзистор SI-TECH у корпусі TO-220 на 60 В і 180 А. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET N-канал |
| Виробник | SI-TECH |
| Корпус | TO-220 |
| Напруга Vds | 60 В (VGS=0 В, ID=250 мкА) |
| Струм стоку Id (25 °C) | 180 А (Tc 25 °C) |
| Струм стоку Id (100 °C) | 114 А (Tc 100 °C) |
| Rds(on) | 2,8 мОм тип., 3,4 мОм макс. (VGS=10 В, ID=40 А) |
| Потужність Pd | 227 Вт (Tc 25 °C) |
| Вхідна ємність Ciss | 6647 пФ (Vds 25 В, f 1 МГц) |
| Макс. температура переходу | 150 °C |
| Стан | Оригінал |
S60N18R – N-канальний MOSFET виробництва SI-TECH у корпусі TO-220 (код корпусу R). Напруга Vds – 60 В (VGS=0 В, ID=250 мкА). Струм стоку Id – 180 А при Tc 25 °C і 114 А при Tc 100 °C. Опір відкритого каналу Rds(on) – 2,8 мОм типово і 3,4 мОм максимум (VGS=10 В, ID=40 А). Вхідна ємність Ciss типово 6647 пФ (Vds 25 В, f 1 МГц). Потужність Pd – 227 Вт при Tc 25 °C, максимальна температура переходу – 150 °C.
Оригінал, не демонтаж. Щоб підібрати заміну, звіряйте канал (N-канал), Vds не нижче 60 В, Id при Tc 100 °C, Rds(on) при VGS=10 В і корпус TO-220 з тією ж розпіновкою. За даними виробника, прямі заміни – S60N18S, S60N18RN, S60N18RP. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Керування двигунами постійного струму, DC-DC перетворювачі, BMS, імпульсні блоки живлення, автомобільна електроніка.
Чим замінити S60N18R?
За даними виробника, прямі заміни – S60N18S, S60N18RN, S60N18RP. Для інших деталей порівнюйте канал, Vds не нижче 60 В, Id при Tc 100 °C, Rds(on) при VGS=10 В і корпус TO-220.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який струм витримує S60N18R?
Id – 180 А при Tc 25 °C і 114 А при Tc 100 °C. Це значення з даташита в наведених умовах; у схемі струм обмежують охолодження та монтаж.
Що врахувати при керуванні затвором?
Rds(on) вказано при VGS=10 В (ID=40 А), тому керуйте затвором напругою 10 В. Інші параметри затвора звіряйте за даташитом.
Документація виробника: S60N18R (SI-TECH).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
