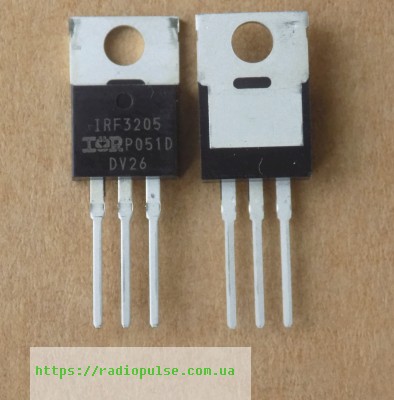

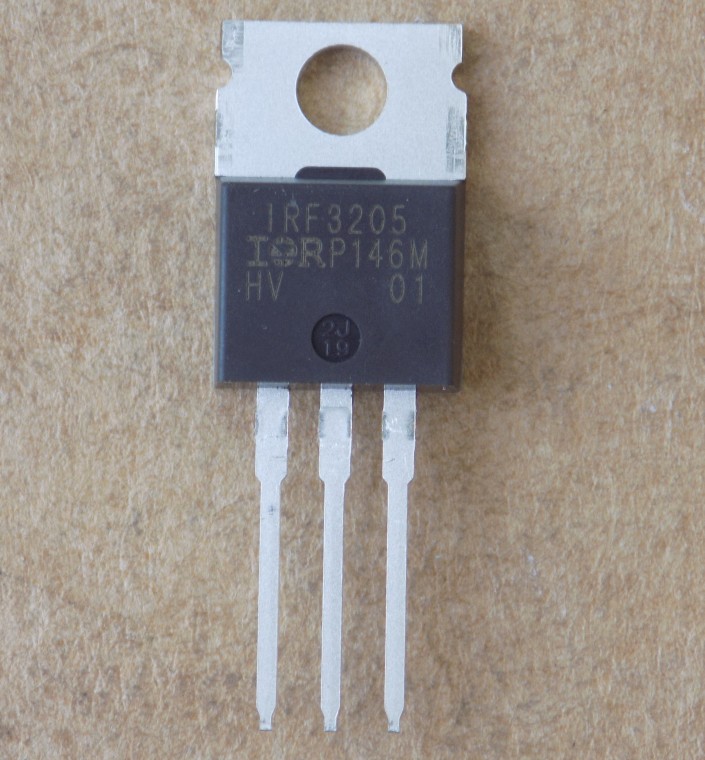

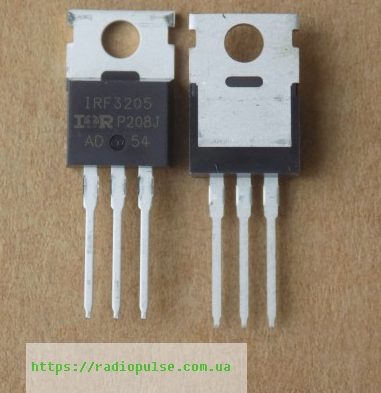

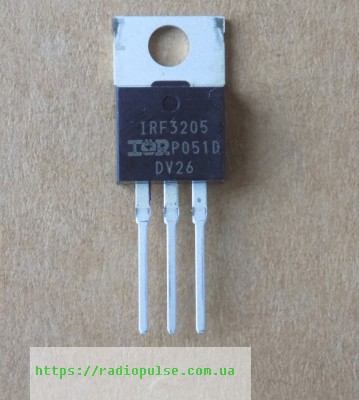

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

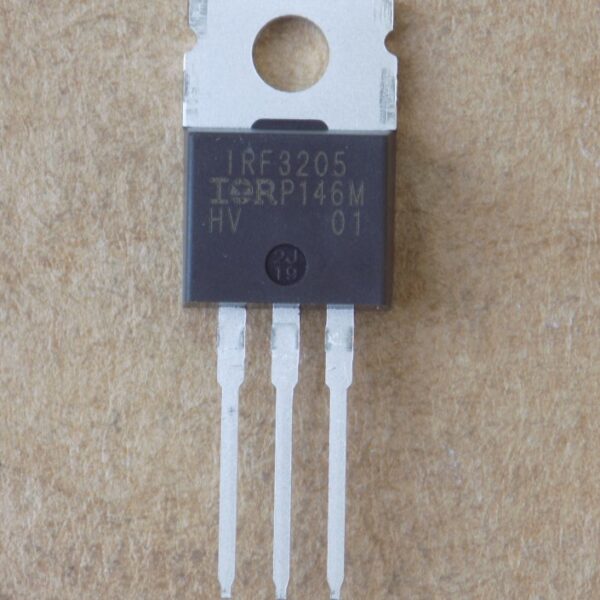

Транзистор IRF3205 оригінал ( Заміна для CEP3205 , HRF3205 , KEP3205 , SSF5508 ), TO220
58,28 ₴
75 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
75 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRF3205 – N-канальний польовий транзистор HEXFET у корпусі TO-220, оригінал. Напруга стік-витік 55 В, струм стоку 110 А при TC = 25 °C. Може замінити CEP3205, HRF3205, KEP3205, SSF5508.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET N-канал (HEXFET) |
| Виробник | Infineon (International Rectifier) |
| Корпус | TO-220 |
| Напруга V(BR)DSS | 55 В (VGS = 0 В, ID = 250 мкА) |
| Струм ID при 25 °C | 110 А (TC = 25 °C, VGS = 10 В) |
| Струм ID при 100 °C | 80 А (TC = 100 °C, VGS = 10 В) |
| Опір RDS(on) | 8,0 мОм макс. (VGS = 10 В, ID = 62 А) |
| Vgs(th) | 2,0–4,0 В (VDS = VGS, ID = 250 мкА) |
| Заряд затвора Qg | 146 нКл макс. (ID = 62 А, VDS = 44 В, VGS = 10 В) |
| Вхідна ємність Ciss | 3247 пФ (Vds 25 В, f 1 МГц) |
| Напруга VGS | ±20 В макс. |
| Температура переходу | -55…+175 °C |
| Стан | Оригінал |
IRF3205 – N-канальний польовий транзистор HEXFET виробництва Infineon (International Rectifier) у корпусі TO-220. Напруга стік-витік V(BR)DSS – 55 В (VGS = 0 В, ID = 250 мкА). Струм стоку ID – 110 А при TC = 25 °C і VGS = 10 В, 80 А при TC = 100 °C і VGS = 10 В. Опір відкритого каналу RDS(on) – до 8,0 мОм (макс., VGS = 10 В, ID = 62 А). Порогова напруга Vgs(th) – 2,0–4,0 В (VDS = VGS, ID = 250 мкА), заряд затвора Qg – до 146 нКл (макс., ID = 62 А, VDS = 44 В, VGS = 10 В). Вхідна ємність Ciss типово 3247 пФ (Vds 25 В, f 1 МГц). Напруга затвор-витік – до ±20 В, робоча температура переходу – -55…+175 °C.
Оригінал, не демонтаж. За назвою товару IRF3205 може замінити CEP3205, HRF3205, KEP3205 і SSF5508. Заміна одностороння: зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи інший транзистор, порівнюйте тип каналу, корпус, напругу, струм і RDS(on) при тому самому VGS. Якщо заряд затвора Qg вдвічі більший, перевірте, чи впорається драйвер. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Комутація в промислових і комерційних пристроях
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити IRF3205?
Потрібен N-канальний транзистор у корпусі TO-220 з напругою не нижче 55 В, струмом не нижче потрібного вам і RDS(on) не гіршим при VGS = 10 В. Виробник заміни не називає, тому порівнюйте datasheet самостійно.
Що IRF3205 може замінити?
За назвою товару – CEP3205, HRF3205, KEP3205 і SSF5508. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Яка пряма напруга вбудованого діода?
VSD – до 1,3 В (TJ = 25 °C, IS = 62 А, VGS = 0 В). Час зворотного відновлення trr – 69 нс типово, 104 нс макс. (TJ = 25 °C, IF = 62 А).
Документація виробника: IRF3205PbF, Rev. 2.1.
Параметри наведено за datasheet Infineon; потужність розсіювання в тексті не вказана.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
