Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

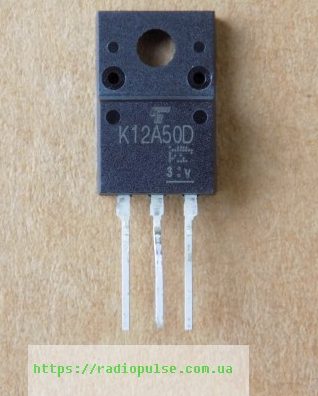

Транзистор TK12A50D ( K12A50D ) оригінал , TO220F(заміна для K12N50D )
173,90 ₴
69 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
69 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TK12A50D (K12A50D) – оригінальний N-канальний MOSFET на 500 В і 12 А у корпусі TO-220F. Для імпульсних блоків живлення.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N-канал |
| Напруга Vds (TC 25 °C) | 500 В |
| Струм стоку Id (TC 25 °C) | 12 А |
| Rds(on) | 0,52 Ом макс. (VGS = 10 В, ID = 1 А) |
| Qg | 29 нКл тип. (VDS = 400 В, VGS = 10 В, ID = 12 А) |
| Вхідна ємність Ciss | 2000 пФ (Vds 25 В, f 1 МГц) |
| Vgs(th) | 2–4 В (VDS = VGS, ID = 250 мкА) |
| Потужність Pd (TC 25 °C) | 45 Вт |
| Tj макс. | 150 °C |
| Корпус | TO-220F |
| Стан | Оригінал |
TK12A50D (маркування K12A50D) – N-канальний польовий транзистор у корпусі TO-220F. Параметри наведено за даташитом TK12A50D Rev 23.2.10 (OSEN). Напруга Vds – 500 В при TC 25 °C. Струм стоку Id – 12 А при TC 25 °C. Опір відкритого каналу Rds(on) – 0,52 Ом макс. при VGS = 10 В, ID = 1 А (тип. 0,45 Ом). Заряд затвора Qg – 29 нКл тип. при VDS = 400 В, VGS = 10 В, ID = 12 А. Вхідна ємність Ciss типово 2000 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – 2–4 В. Потужність розсіювання – 45 Вт при TC 25 °C, максимальна температура переходу – 150 °C.
Оригінал, не демонтаж. За назвою товару TK12A50D може замінити K12N50D; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи заміну, порівнюйте канал, напругу Vds, струм Id, Rds(on) і корпус. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- імпульсні блоки живлення з високим ККД
- корекція коефіцієнта потужності (PFC)
- електронні баласти ламп
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| 2SK3313 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 12 ≥ 0.8×12=9.6, Rds(on) Vgs 10 В max 0.62 ≤ 1.3×0.52=0.676, корпус TO-220F = TO-220F | Qg вищий (48 нКл проти 29 нКл) – врахуйте навантаження на драйвер затвора | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити TK12A50D?
У нашому каталозі в наявності є 2SK3313 у корпусі TO-220F: він проходить правило підбору за Vds, Id і Rds(on), див. таблицю аналогів на сторінці. Перед установкою порівняйте параметри за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи може TK12A50D замінити K12N50D?
За назвою товару – так. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи підходить TK12A50D для імпульсного блока живлення?
Так, у datasheet серед застосувань вказано імпульсні блоки живлення з високим ККД, корекцію коефіцієнта потужності та електронні баласти ламп.
Документація виробника: TK12A50D (OSEN).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
