Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

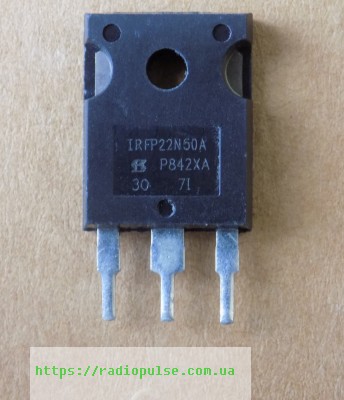

Транзистор IRFP22N50A ( IRFP22N50 ) оригінал демонтаж (500V,22A,277W,0.23R) , TO247
216,20 ₴
43 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
43 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRFP22N50A (IRFP22N50) – N-канальний польовий транзистор Vishay на 500 В і 22 А, TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Vishay |
| Тип каналу | N |
| Напруга Vds | 500 В (мін.) |
| Струм стоку Id | 22 А (TC = 25 °C); 14 А (TC = 100 °C) |
| Rds(on) | 0.23 Ом макс. (VGS = 10 В, ID = 13 А) |
| Потужність Pd | 277 Вт (TC = 25 °C) |
| Заряд затвора Qg | 120 нКл макс. |
| Вхідна ємність Ciss | 3450 пФ (Vds 25 В, f 1 МГц) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IRFP22N50A (IRFP22N50) – N-канальний польовий транзистор Vishay, оригінал. Напруга Vds – 500 В мін. при VGS = 0 В, ID = 250 мкА. Струм стоку Id – 22 А при VGS = 10 В, TC = 25 °C і 14 А при TC = 100 °C. Опір відкритого каналу Rds(on) – 0.23 Ом макс. при VGS = 10 В, ID = 13 А. Потужність розсіювання – 277 Вт при TC = 25 °C, Tj до 150 °C. Заряд затвора Qg – 120 нКл макс. при VGS = 10 В, ID = 22 А, VDS = 400 В. Вхідна ємність Ciss типово 3450 пФ (Vds 25 В, f 1 МГц). Вбудований діод є, безперервний струм діода IS – 22 А. Корпус – TO-247AC.
Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Для заміни порівнюйте канал (N), Vds, Id, Rds(on) при VGS = 10 В і корпус. Пряма заміна за даними виробника – SiHFP22N50A. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Імпульсні блоки живлення (SMPS)
- Джерела безперебійного живлення (UPS)
- Швидкі силові ключі
- Повні мости та коректори коефіцієнта потужності (PFC boost)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| SPW21N50C3 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 21 ≥ 0.8×22=17.6, Rds(on) Vgs 10 В max 0.19 ≤ 1.3×0.23=0.299, корпус TO-247 = TO-247 | Порівняйте заряд затвора з вашим драйвером. | Купити |
| IXFH30N50P | канал N = N, Vds 500 ≥ 500, Id(25 °C) 30 ≥ 0.8×22=17.6, Rds(on) Vgs 10 В typ 0.165 (макс. 0.2) ≤ 1.3×0.23=0.299, корпус TO-247 = TO-247 | Порівняйте заряд затвора з вашим драйвером. | Купити |
| STW20NM60 | канал N = N, Vds 600 ≥ 500, Id(25 °C) 20 ≥ 0.8×22=17.6, Rds(on) Vgs 10 В max 0.29 ≤ 1.3×0.23=0.299, корпус TO-247 = TO-247 | Rds(on) близький до межі правила. | Купити |
| 60R060P7 | канал N = N, Vds 600 ≥ 500, Id(25 °C) 48 ≥ 0.8×22=17.6, Rds(on) Vgs 10 В max 0.06 ≤ 1.3×0.23=0.299, корпус TO-247 = TO-247 | Порівняйте заряд затвора з вашим драйвером. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити IRFP22N50A?
У каталозі в корпусі TO-247 є SPW21N50C3, IXFH30N50P, STW20NM60 і 60R060P7. Правила, за якими вони пройшли, наведені в таблиці аналогів. Окремо виробник називає пряму заміну SiHFP22N50A.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Який струм витримує IRFP22N50A?
22 А при TC = 25 °C і 14 А при TC = 100 °C (VGS = 10 В).
Для чого використовують IRFP22N50A?
В імпульсних блоках живлення (SMPS), джерелах безперебійного живлення (UPS), швидких силових ключах і PFC boost.
Документація виробника: IRFP22N50APBF (VISHAY).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
