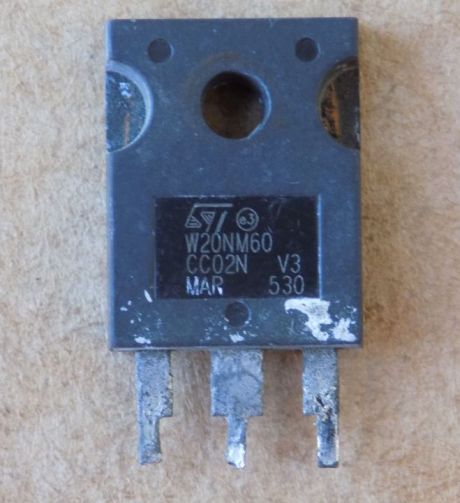

Транзистор STW20NM60 ( W20NM60 , STW20NM60FD , W20NM60FD ) оригінал демонтаж, TO247
117,50 ₴
11 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
11 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STW20NM60 – N-канальний MOSFET STMicroelectronics (MDmesh) у корпусі TO-247. Оригінал, демонтаж: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N |
| Напруга Vds | 600 В |
| Струм стоку Id (TC 25 °C) | 20 А |
| Струм стоку Id (TC 100 °C) | 12,6 А |
| Rds(on) (VGS=10 В, ID=10 А) | 250 мОм (тип.), 290 мОм (макс.) |
| Vgs(th) | 3–5 В |
| Qg | 39 нКл (тип.), 54 нКл (макс.) |
| Вхідна ємність Ciss | 1500 пФ (Vds 25 В, f 1 МГц) |
| Pd (TC 25 °C) | 192 Вт |
| Tj макс. | 150 °C |
| Корпус | TO-247 |
| Виробник | STMicroelectronics |
| Стан | Оригінал, демонтаж б/в |
STW20NM60 (також W20NM60) – потужний N-канальний MOSFET STMicroelectronics за технологією MDmesh, корпус TO-247. Напруга Vds – 600 В, струм стоку Id – 20 А при TC 25 °C і 12,6 А при TC 100 °C. Опір відкритого каналу Rds(on) – 250 мОм (тип.), 290 мОм (макс.) при VGS=10 В, ID=10 А. Порогова напруга Vgs(th) – 3–5 В при VDS=VGS, ID=250 мкА. Заряд затвора Qg – 39 нКл (тип.), 54 нКл (макс.) при VDD=400 В, ID=20 А. Вхідна ємність Ciss типово 1500 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання – 192 Вт при TC 25 °C, максимальна температура переходу – 150 °C. Вбудований діод є, Vsd до 1,5 В при ISD=20 А.
Оригінал, демонтаж: деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, звіряйте канал (N), напругу Vds, струм Id, Rds(on) і корпус TO-247, а також заряд затвора, від якого залежить навантаження на драйвер. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Потужні ключові N-канальні MOSFET (технологія MDmesh)
- Високий dv/dt та стійкість до лавинного пробою
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| 60R060P7 | канал N = N, Vds 600 ≥ 600, Id(25 °C) 48 ≥ 0.8×20=16, Rds(on) Vgs 10 В max 60 ≤ 1.3×290=377 мОм, корпус TO-247 = TO-247 | Перевірте заряд затвора за datasheet і можливості драйвера | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити STW20NM60?
Підходить N-канальний MOSFET у корпусі TO-247 з Vds не нижче 600 В, струмом Id порівнянним із 20 А при TC 25 °C і Rds(on) не гіршим за 290 мОм при VGS=10 В. У нашому каталозі є 60R060P7 (IPW60R060P7). Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж: знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Як перевірити транзистор після монтажу?
Перед пайкою прозвоніть тестером переходи затвор–витік, затвор–стік і діод витік–стік: пробою та обриву бути не повинно. Номер на корпусі порівняйте з STW20NM60.
Який заряд затвора і чи потрібен потужний драйвер?
Qg – 39 нКл (тип.), 54 нКл (макс.) при VDD=400 В, ID=20 А, VGS=0–10 В. Драйвер має давати достатній струм заряду затвора при VGS 10 В.
Документація виробника: DS2343 Rev 13.
