Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

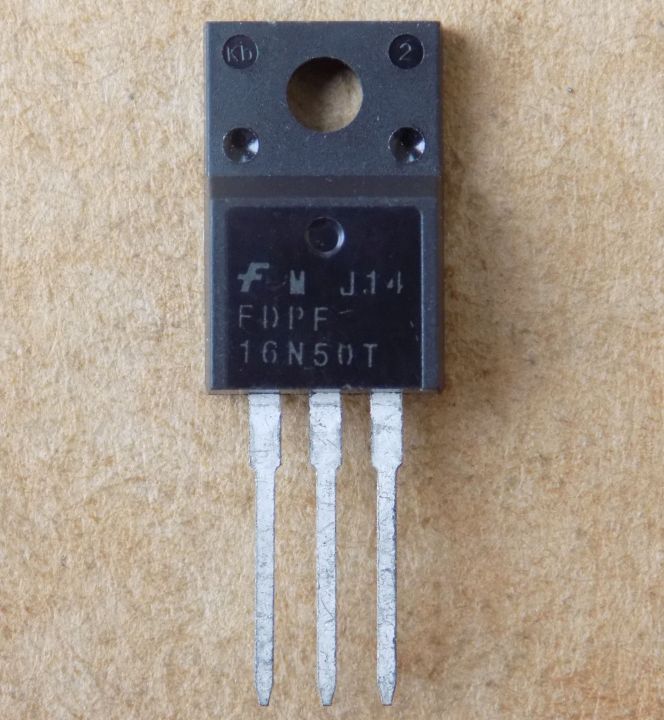

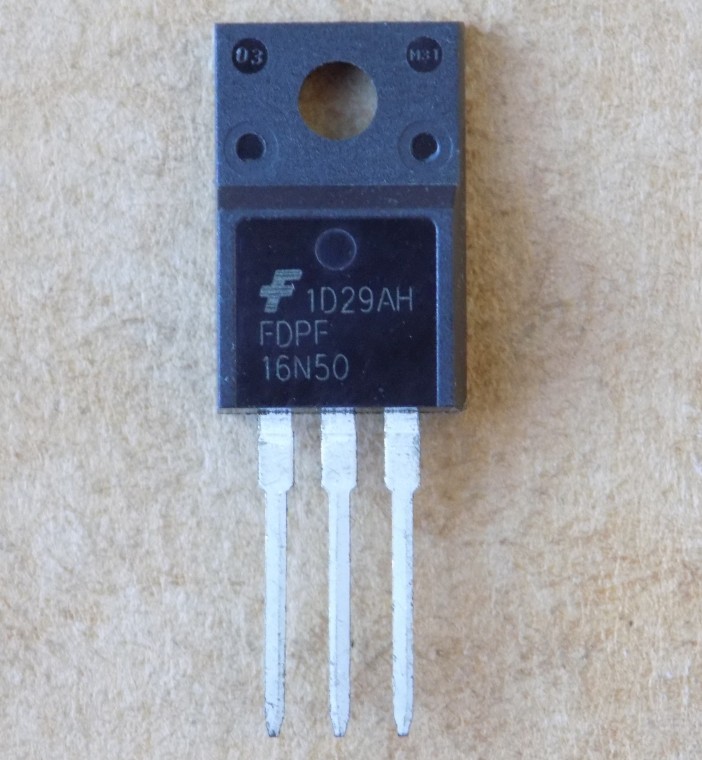

Транзистор FDPF16N50 ( FDPF16N50T , FDPF16N50UT ) оригінал ( заміна для FQPF16N50 , WFF16N50N , KIA16N50H , 15N50CF ) , TO220F
188,00 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FDPF16N50 – польовий N-канальний транзистор onsemi (Fairchild) на 500 В і 16 А у корпусі TO220F. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi (Fairchild) |
| Тип каналу | N (UniFET) |
| Напруга Vds | 500 В (VGS = 0 В, ID = 250 мкА, мін.) |
| Струм стоку Id | 16 А (температура не вказана) |
| Rds(on) | 0.31 Ом тип., 0.38 Ом макс. (VGS = 10 В, ID = 8 А) |
| Vgs(th) | 3.0–5.0 В (VDS = VGS, ID = 250 мкА) |
| Заряд затвора Qg | 32 нКл тип., 45 нКл макс. (VDS = 400 В, ID = 16 А, VGS = 10 В) |
| Вхідна ємність Ciss | 1495 пФ (Vds 25 В, f 1 МГц) |
| Корпус | TO-220F |
| Стан | Оригінал |
FDPF16N50 – N-канальний MOSFET серії UniFET виробництва onsemi (Fairchild) у корпусі TO220F. У назві товару вказані також позначення FDPF16N50T і FDPF16N50UT. Напруга стік–витік Vds – 500 В (мін., при Vgs = 0 В і Id = 250 мкА), струм стоку Id – 16 А (значення із заголовка даташиту, температура не вказана). Опір відкритого каналу Rds(on) – 0.31 Ом типово і 0.38 Ом макс. при Vgs = 10 В і Id = 8 А. Порогова напруга Vgs(th) – 3.0–5.0 В, заряд затвора Qg – 32 нКл типово і 45 нКл макс. при Vds = 400 В, Id = 16 А, Vgs = 10 В. Вхідна ємність Ciss типово 1495 пФ (Vds 25 В, f 1 МГц).
Стан: оригінал, не демонтаж. Згідно з назвою товару, FDPF16N50 може замінити FQPF16N50, WFF16N50N, KIA16N50H і 15N50CF; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Для підбору заміни звіряйте канал, корпус TO220F і розпіновку, напругу Vds не нижче 500 В, струм Id і Rds(on) не гірші за наведені.
Де застосовують
- Імпульсні перетворювачі напруги
- Корекція коефіцієнта потужності (PFC)
- Живлення плоских телевізійних панелей
- ATX
- Електронні баласти ламп
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити FDPF16N50?
Прямі заміни за даними виробника: FDPF16N50T, FDPF16N50UT, FQPF16N50. Перед заміною звіряйте канал, корпус TO220F, розпіновку, Vds, Id і Rds(on) за datasheet.
Чи може FDPF16N50 замінити FQPF16N50?
За назвою товару – так, FDPF16N50 може замінити FQPF16N50, WFF16N50N, KIA16N50H і 15N50CF. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити MOSFET перед встановленням?
Мультиметром у режимі перевірки діодів: перевірте діод між стоком і витоком і те, що між затвором та іншими виводами немає провідності.
Документація виробника: FDPF16N50 (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
