Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

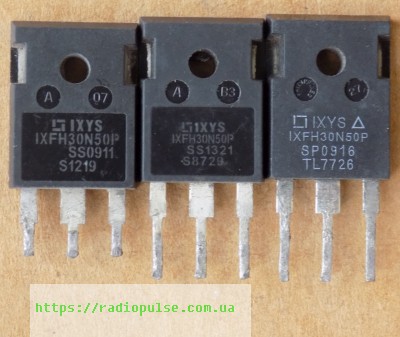

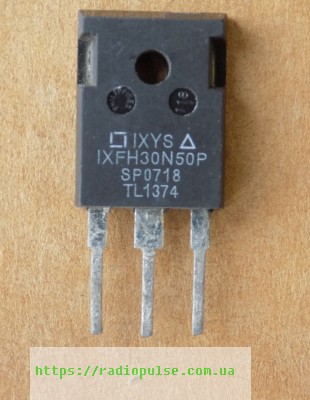

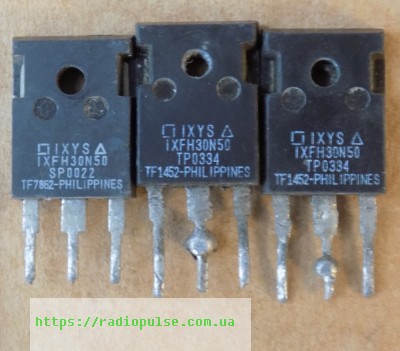

Транзистор IXFH30N50P ( IXFH30N50 , 30N50A , 30N50 ) оригінал демонтаж(500V,30A), TO247
235,00 ₴
14 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
14 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IXFH30N50P (IXFH30N50, 30N50A, 30N50) – N-канальний польовий транзистор Littelfuse/IXYS серії PolarHV HiPerFET, корпус TO-247. Оригінал, демонтаж: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N-канал, PolarHV HiPerFET |
| Напруга Vds | 500 В (Tj 25–150 °C) |
| Струм стоку Id | 30 А (Tc 25 °C) |
| Опір Rds(on) тип. | 165 мОм (Vgs 10 В, Id 0.5·Id25; макс. 200 мОм) |
| Заряд затвора Qg | 70 нКл |
| Вхідна ємність Ciss | 4150 пФ (Vds 25 В, f 1 МГц) |
| Порогова напруга Vgs(th) | 3.0–5.0 В (Id 4 мА) |
| Потужність Pd | 460 Вт (Tc 25 °C) |
| Час відновлення діода trr | 200 нс макс. |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IXFH30N50P – N-канальний MOSFET Littelfuse/IXYS серії PolarHV HiPerFET, режим збагачення, корпус TO-247, зі швидким внутрішнім діодом. Напруга Vds – 500 В при Tj 25–150 °C. Струм стоку Id – 30 А при Tc 25 °C. Опір відкритого каналу Rds(on) – 165 мОм типово (максимум 200 мОм) при Vgs 10 В, Id 0.5·Id25. Заряд затвора Qg – 70 нКл при Vgs 10 В, Vds 0.5·Vdss, Id 0.5·Id25. Вхідна ємність Ciss типово 4150 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – 3.0–5.0 В при Id 4 мА. Потужність розсіювання – 460 Вт при Tc 25 °C, час відновлення діода trr – до 200 нс, максимальна температура переходу – 150 °C.
Оригінал, демонтаж – деталь знята з плати, її перевіряє інженер тестером на пробій та обрив виводів. Для заміни підходить N-канальний MOSFET у TO-247 з не меншою напругою Vds, достатнім струмом Id і не більшим Rds(on) за тих самих умов; якщо заряд затвора Qg удвічі більший, перевірте драйвер. За даними виробника, прямі заміни – IXFT30N50P, IXFV30N50P, IXFV30N50PS. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| 60R060P7 | канал N = N, Vds 600 ≥ 500, Id(25 °C) 48 ≥ 0.8×30 = 24, Rds(on) Vgs 10 В макс. 60 ≤ 1.3×165 = 215 мОм, корпус TO-247 = TO-247 | Qg 67 нКл, менше за 70 нКл; Rds(on) вказано при Id 15.9 А, а не 0.5·Id25, тому порівнюйте з даташитом | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити IXFH30N50P?
У нашому каталозі є 60R060P7: Vds 600 В, Id 48 А, Rds(on) до 60 мОм, той самий корпус TO-247. Заряд затвора і драйвер порівняйте самостійно. За даними виробника, прямі заміни – IXFT30N50P, IXFV30N50P, IXFV30N50PS.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Як перевірити IXFH30N50P перед встановленням?
Мультиметром у режимі діода перевірте відсутність пробою між виводами, потім звіряйте вивід за виводом з даташитом: корпус TO-247. Параметри порівнюйте за однакових умов, наприклад Rds(on) при Vgs 10 В.
Який внутрішній діод у IXFH30N50P?
Швидкий: час зворотного відновлення trr до 200 нс.
Документація виробника: IXFH30N50P (Littelfuse/IXYS).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
