Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

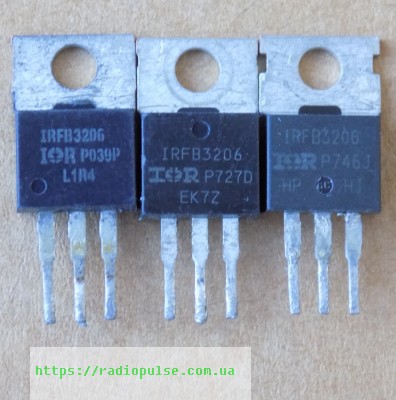

Транзистор IRFB3206 ( IRFB3206G ) оригінал демонтаж, TO220(60V,210A,2.4mR)
71,44 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRFB3206 (IRFB3206G) – N-канальний MOSFET Infineon у корпусі TO-220AB. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N (HEXFET) |
| Напруга Vds | 60 В |
| Струм стоку Id | 210 А (Tc 25 °C, Vgs 10 В, обмеження кремнієм; корпус – 120 А) |
| Струм стоку Id (100 °C) | 150 А (Tc 100 °C, Vgs 10 В) |
| Rds(on) | 2.4 мОм тип., 3.0 мОм макс. (Vgs 10 В, Id 75 А) |
| Vgs(th) | 2.0–4.0 В (Vds = Vgs, Id 150 мкА) |
| Заряд затвора Qg | 120 нКл тип. (Id 75 А, Vds 30 В, Vgs 10 В) |
| Вхідна ємність Ciss | 6540 пФ |
| Потужність Pd | 300 Вт (Tc 25 °C) |
| Tj макс. | 175 °C |
| Корпус | TO-220 |
| Виробник | Infineon (International Rectifier) |
| Стан | Оригінал, демонтаж б/в |
IRFB3206 (IRFB3206G) – N-канальний польовий транзистор HEXFET виробництва Infineon (International Rectifier) у корпусі TO-220AB. Напруга Vds – 60 В. Струм стоку Id – 210 А при Tc 25 °C, Vgs 10 В (обмеження кремнієм; обмеження корпусом – 120 А) і 150 А при Tc 100 °C. Rds(on) – 2.4 мОм (тип.) і 3.0 мОм (макс.) при Vgs 10 В, Id 75 А. Заряд затвора Qg – 120 нКл (тип.) при Id 75 А, Vds 30 В, Vgs 10 В. Вхідна ємність Ciss типово 6540 пФ. Розсіювана потужність – 300 Вт при Tc 25 °C, максимальна температура переходу – 175 °C. Вбудований діод є: Vsd макс. 1.3 В, trr 33 нс (тип.).
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Для заміни порівняйте канал, Vds, Id, Rds(on) при Vgs 10 В і корпус. За даними виробника прямі заміни – IRFS3206PbF та IRFSL3206PbF; їх немає в каталозі, тому розпіновку й монтаж перевіряйте окремо.
Де застосовують
- Синхронне випрямлення в імпульсних блоках живлення
- Джерела безперебійного живлення
- Швидкі силові ключі
- Жорстке перемикання та високочастотні схеми
Чим замінити IRFB3206?
В каталозі зараз немає деталі, яку можна рекомендувати без перевірки. За даними виробника прямі заміни – IRFS3206PbF та IRFSL3206PbF. Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чому струм 210 А, а корпус дозволяє менше?
Значення 210 А – обмеження кремнієм при Tc 25 °C, Vgs 10 В. Обмеження корпусом за документом – 120 А.
Для чого підходить IRFB3206?
За документом виробника: синхронне випрямлення в імпульсних блоках живлення, джерела безперебійного живлення, швидкі силові ключі.
Документація виробника: IRFB3206PBF (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
