Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

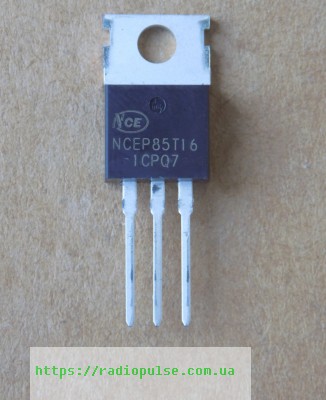

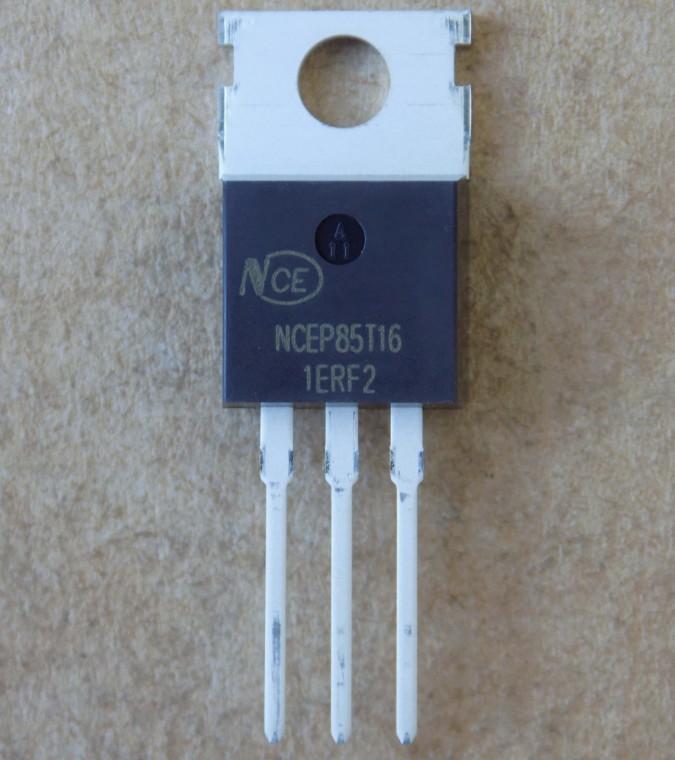

Транзистор NCEP85T16 оригінал, TO220
70,97 ₴
76 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
76 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
NCEP85T16 – оригінальний N-канальний польовий транзистор NCE Power у корпусі TO-220 для DC/DC перетворювачів і синхронного випрямлення.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N-канал, Super Trench |
| Напруга Vds | 85 В |
| Струм стоку Id (Tc 25 °C) | 160 А |
| Струм стоку Id (Tc 100 °C) | 112 А |
| Опір Rds(on) (тип.) | 3.1 мОм при Vgs 10 В, Id 80 А, Tc 25 °C; макс. 3.8 мОм |
| Заряд затвора Qg | 105 нКл при Vdd 40 В, Id 80 А, Vgs 10 В |
| Вхідна ємність Ciss | 8500 пФ (Vds 40 В, f 1 МГц) |
| Порогова напруга Vgs(th) | 2.5–4.5 В при Vds = Vgs, Id 250 мкА |
| Потужність розсіювання Pd | 220 Вт при Tc 25 °C |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-220 |
| Виробник | NCE Power |
| Стан | Оригінал |
NCEP85T16 – N-канальний MOSFET (технологія Super Trench) виробництва NCE Power у корпусі TO-220-3L. Напруга Vds – 85 В, струм стоку Id – 160 А при Tc 25 °C і 112 А при Tc 100 °C. Опір Rds(on) типово 3.1 мОм (макс. 3.8 мОм) при Vgs 10 В, Id 80 А, Tc 25 °C. Заряд затвора Qg – 105 нКл при Vdd 40 В, Id 80 А, Vgs 10 В. Вхідна ємність Ciss типово 8500 пФ (Vds 40 В, f 1 МГц). Порогова напруга Vgs(th) – 2.5–4.5 В при Id 250 мкА. Потужність розсіювання Pd – 220 Вт при Tc 25 °C, максимальна температура переходу Tj – 175 °C.
Стан – оригінал, не демонтаж. Для підбору заміни порівнюйте канал, Vds, Id, Rds(on), Qg і корпус; якщо Qg в аналога суттєво більший, перевірте драйвер затвора. Відправка Новою Поштою в день оплати або наступного дня, магазин у Запоріжжі.
Де застосовують
- Перетворювачі DC/DC.
- Високочастотне перемикання та синхронне випрямлення.
Чим замінити NCEP85T16?
Шукайте N-канальний MOSFET у корпусі TO-220 з Vds не нижче 85 В і Rds(on) не гірше, ніж у NCEP85T16. Порівнюйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який опір відкритого каналу NCEP85T16?
Rds(on) типово 3.1 мОм (макс. 3.8 мОм) при Vgs 10 В, Id 80 А, Tc 25 °C.
Для чого підходить NCEP85T16?
Для перетворювачів DC/DC, високочастотного перемикання та синхронного випрямлення.
Документація виробника: NCEP85T16 (NCE).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
