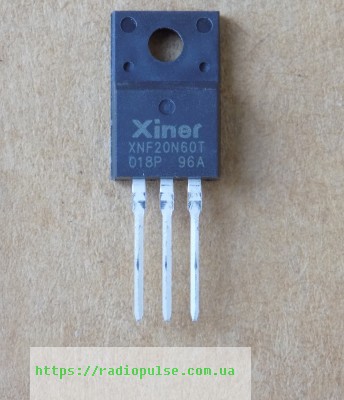

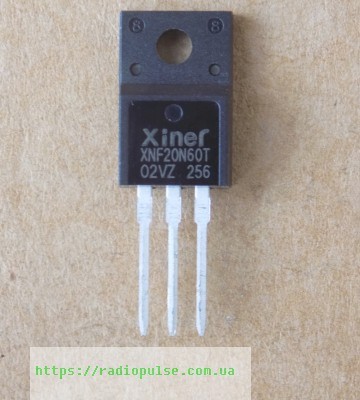

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |
IGBT-транзистор XNF20N60T оригінал, TO220F
107,16 ₴
117 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
117 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор XNF20N60T (Xiner) у корпусі TO-220F – оригінал, для інверторів загального призначення і керування двигунами.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Xiner |
| Напруга Vces | 600 В |
| Напруга насичення Vce(sat) | 1.7 В тип. |
| Порогова напруга Vge(th) | 5.2 В тип. / 6.5 В макс. |
| Пряма напруга діода VF | 1.8 В тип. / 2.3 В макс. |
| Корпус | TO-220F |
| Стан | Оригінал |
XNF20N60T – IGBT-транзистор виробника Xiner (чип випускає Shenzhen Invsemi) у корпусі TO-220F. Мінімальна напруга пробою колектор-емітер Vces – 600 В при напрузі затвора Vge 0 В і струмі витоку Id 250 мкА. Напруга насичення Vce(sat) – 1.7 В типова при струмі Ic 20 А, напрузі затвора Vge 15 В і температурі переходу Tj 25 °C. Порогова напруга затвора Vge(th) – 5.2 В типова (6.5 В максимальна) при струмі 0.25 мА. Вбудований зворотний діод має пряму напругу VF 1.8 В типову (2.3 В максимальну) при струмі 20 А.
Транзистор оригінал (не демонтаж), перевіряється перед відправкою. У доступних джерелах – datasheet виробника, LCSC, JLCPCB – не наведені струм колектора Ic при 25 °C і 100 °C, максимальна розсіювана потужність і гранична температура переходу, тому ці параметри ми не вказуємо. Перед монтажем перевірте мультиметром у режимі діодного тесту перехід колектор-емітер і вбудований діод, звірте маркування на корпусі з номером XNF20N60T. Пряму заміну з нашого каталогу за підтвердженими фактами підібрати наразі не можна – звертайтеся до менеджера для підбору за повною специфікацією.
Де застосовують
- Інвертори загального призначення, керування двигунами, інтелектуальні силові модулі (IPM)
Чим замінити XNF20N60T?
Підтвердженого фактами аналога в каталозі поки немає: серед сусідів по категорії з власними перевіреними параметрами бракує даних для порівняння струму Ic при 100 °C. Зверніться до менеджера – підберемо за повною специфікацією.
Як перевірити IGBT-транзистор перед встановленням?
Мультиметром у режимі перевірки діодів виміряти перехід колектор-емітер і вбудований діод, звірити маркування на корпусі з номером XNF20N60T.
Чи підходить XNF20N60T для керування двигуном?
Так, за даними виробника застосування включають керування двигунами, інвертори загального призначення та інтелектуальні силові модулі.
Що таке порогова напруга Vge(th) і навіщо вона потрібна?
Vge(th) – 5.2 В типова (6.5 В максимальна) – це мінімальна напруга на затворі, з якої транзистор починає відкриватися. Для надійного повного відкриття подавайте на затвор напругу Vge 15 В, як зазначено виробником для інших параметрів.
Документація виробника: XNF20N60T, 600V 20A Trench-FS IGBT (номер ревізії/дата в PDF не вказані).
Струм колектора Ic при 25 °C і 100 °C, максимальна розсіювана потужність Pd і гранична температура переходу Tj – відсутні і в datasheet виробника, і в картках LCSC та JLCPCB, тому в тексті не наведені. Дата й номер ревізії datasheet, а також lifecycle-статус деталі ніде не вказані.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
