Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

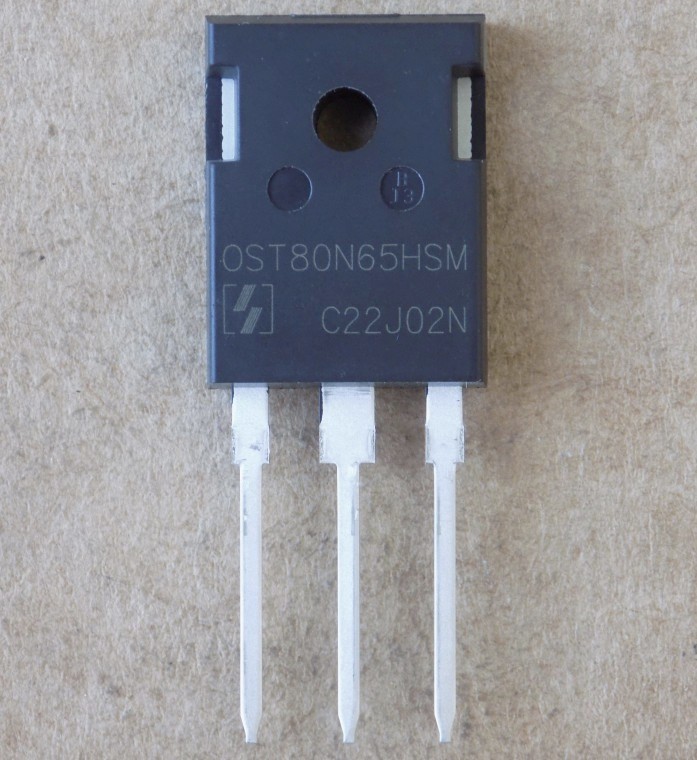

Транзистор OST80N65HSM оригінал, TO247
342,16 ₴
24 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
24 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор OST80N65HSM у корпусі TO-247, оригінал – на напругу 650 В і струм до 80 А (100 °C), із вбудованим швидким діодом.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 650 В |
| Струм колектора Ic (25 °C) | 114 А |
| Струм колектора Ic (100 °C) | 80 А |
| Напруга насичення Vce(sat) | 1.35 В (тип.) |
| Вбудований діод | є, trr 97 нс |
| Заряд затвора Qg | 224 нКл |
| Порогова напруга затвора Vge(th) | 4.2 В |
| Розсіювана потужність Pd | 395 Вт |
| Максимальна температура переходу Tj | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
OST80N65HSM – оригінальний IGBT-транзистор виробника Oriental Semiconductor у корпусі TO-247. Напруга колектор-емітер Vces – 650 В (мін.), струм колектора Ic – 114 А при 25 °C і 80 А при 100 °C. Напруга насичення Vce(sat) – 1.35 В (тип., при Vge 15 В, Ic 80 А, Tj 25 °C; макс. 1.6 В). Транзистор має вбудований швидкий і м'який зворотний діод із часом відновлення trr 97 нс (тип., VR 400 В, IF 80 А). Заряд затвора Qg – 224 нКл, порогова напруга затвора Vge(th) – 4.2 В (тип.), розсіювана потужність Pd – 395 Вт, максимальна температура переходу Tj – 175 °C.
Перед встановленням звірте маркування на корпусі з номером OST80N65HSM і переконайтеся, що корпус TO-247 підходить до посадкового місця на платі. З нашого каталогу за параметрами підходить IGBT-транзистор KGF75N65KDF (75N65KDF) – детальніше в розділі аналогів.
Де застосовують
- Перетворювачі індукційного нагріву (induction converters)
- Джерела безперебійного живлення (uninterruptible power supplies)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| KGF75N65KDF (75N65KDF) | Vces 650 В ≥ 650 В, Ic(100°C) 75 А ≥ 0.8×80 А=64 А, Vce(sat) порівнянне (1.77 В проти 1.35 В тип.), вбудований діод є | Vce(sat) аналога по-різному вказаний джерелами (1.77 В виробник KEC / 2.2 В LCSC), час відновлення діода trr не знайдено – звірте за даташитом перед заміною. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити OST80N65HSM?
За параметрами з нашого каталогу підходить KGF75N65KDF (75N65KDF): напруга Vces 650 В, як і в OST80N65HSM, струм Ic при 100 °C – 75 А (у OST80N65HSM – 80 А), є вбудований діод.
Чи має OST80N65HSM вбудований діод?
Так, вбудований швидкий і м'який зворотний діод із часом відновлення trr 97 нс (тип., VR 400 В, IF 80 А).
Як перевірити транзистор перед встановленням?
Звірте маркування на корпусі з номером OST80N65HSM і переконайтеся, що корпус TO-247 підходить до посадкового місця на платі.
Чи підходить OST80N65HSM для індукційного нагріву?
Так, за даними виробника його застосовують у перетворювачах індукційного нагріву та джерелах безперебійного живлення.
Документація виробника: OST80N65HSMF, Enhancement Mode N-Channel Power IGBT, V1.0.
Динамічні параметри Eoff/tf (таблиця Dynamic Characteristics, стор. 4 даташиту) і струм витоку ICES пошкоджені при вилученні тексту з PDF, тому в картці не вказані.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
