Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

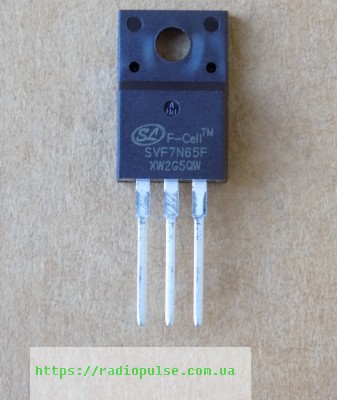

Транзистор SVF7N65F ( FQPF7N65C ) оригінал , TO220F
79,90 ₴
50 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
50 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SVF7N65F – N-канальний MOSFET на 650 В у корпусі TO-220F, оригінал. У назві товару вказано еквівалент FQPF7N65C.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vdss | 650 В (Vgs = 0 В, Id = 250 мкА, мін.) |
| Струм Id (25 °C) | 7 А |
| Струм Id (100 °C) | 4.2 А |
| Rds(on) | 1.4 Ом макс., 1.2 Ом тип. (Vgs = 10 В, Id = 3.5 А) |
| Заряд затвора Qg | 28 нКл тип., 36 нКл макс. (Vds = 520 В, Id = 7 А, Vgs = 10 В) |
| Вхідна ємність Ciss | 955 пФ (Vds 25 В, f 1 МГц) |
| Vgs(th) | 2.0–4.0 В (Vds = Vgs, Id = 250 мкА) |
| Vgss | ±30 В |
| Потужність Pd | 52 Вт (25 °C) |
| Корпус | TO-220F |
| Стан | Оригінал |
SVF7N65F – N-канальний MOSFET у корпусі TO-220F. У назві товару вказано FQPF7N65C, тому нижче наведено дані з документа виробника саме на FQPF7N65C (onsemi, ex Fairchild). Напруга Vdss не менше 650 В (при Vgs = 0 В, Id = 250 мкА). Струм стоку Id – 7 А при 25 °C і 4.2 А при 100 °C. Опір відкритого каналу Rds(on) – до 1.4 Ом (типово 1.2 Ом) при Vgs = 10 В, Id = 3.5 А. Заряд затвора Qg – типово 28 нКл (максимум 36 нКл) при Vds = 520 В, Id = 7 А, Vgs = 10 В. Вхідна ємність Ciss типово 955 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – 2.0–4.0 В, Vgss – ±30 В. Розсіювана потужність Pd – 52 Вт при 25 °C.
Стан: оригінал, не демонтаж. Цифри вище взяті з документа на FQPF7N65C, а не на сам SVF7N65F, тому перед заміною порівняйте параметри зі своєю схемою. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Імпульсні блоки живлення (SMPS)
- Активна корекція коефіцієнта потужності (PFC)
- Електронні баласти для ламп
Чим замінити SVF7N65F?
У назві товару вказано еквівалент FQPF7N65C. Перед заміною порівняйте Vdss, Id, Rds(on) і корпус TO-220F зі своєю схемою.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи підходить для блока живлення з PFC?
Виробник документа на FQPF7N65C вказує застосування в SMPS, схемах активної корекції коефіцієнта потужності (PFC) та електронних баластах для ламп.
Звідки цифри в описі?
З datasheet виробника onsemi на FQPF7N65C (Rev. C1): у назві товару він названий еквівалентом. Це документ на FQPF7N65C, а не на сам SVF7N65F, тому перед заміною порівняйте параметри зі своєю схемою.
Документація виробника: FQPF7N65C, Rev. C1 (N-Channel QFET MOSFET 650 V, 7 A, 1.4 Ом); документ на аналог FQPF7N65C з назви товару, не на SVF7N65F (Silan).
Параметри наведено за datasheet виробника onsemi на FQPF7N65C (Rev. C1), названий в назві товару еквівалентом.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
