Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |

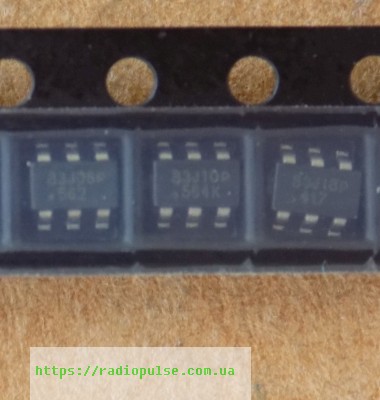

Мікросхема OB2283MP ( OB2283 , 83xxx , 283xxx , xxx283 ) , sot23-6
47,00 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
OB2283MP (OB2283) – ШІМ-контролер струмового режиму для зворотноходових AC/DC перетворювачів. Корпус SOT23-6.
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | On-Bright |
| Напруга живлення VCC | 12–28 В |
| Поріг старту | 21 В |
| Частота перетворення | 65 кГц |
| Макс. коефіцієнт заповнення | 78 % |
| Поріг обмеження струму CS | 0,45 В |
| Обмеження виходу Gate | 12 В |
| Корпус | SOT23-6 |
OB2283MP (OB2283) від On-Bright – ШІМ-контролер струмового режиму для зворотноходових AC/DC перетворювачів. Робоча напруга живлення VCC – 12–28 В (рекомендовані умови). Старт відбувається при 21 В, захист за низькою напругою вмикається при 8 В (Tамб 25 °C). Поріг захисту VCC від перенапруги – 30 В. Струм запуску – 3 мкА (макс. 10 мкА). Робочий струм – 2,5 мА (VDD 18 В, CS 4 В, FB 3,5 В). Частота перетворення – 65 кГц (мін. 60, макс. 70 кГц), максимальний коефіцієнт заповнення – 78 %. Поріг обмеження струму за входом CS – 0,45 В. Вихід Gate обмежений на рівні 12 В (VCC 18 В).
Корпус SOT23-6, 6 виводів. Робоча температура навколишнього середовища – -20…85 °C. Підбираючи заміну, порівнюйте за datasheet розпіновку, поріг CS і частоту. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Зворотноходові AC/DC перетворювачі (offline flyback) для принтерів і накопичувачів
- Мережеві адаптери живлення
Чим замінити OB2283MP?
Мікросхеми підбирають лише як повну заміну pin-to-pin. Прямих замін за даними виробника у нас немає, тому порівнюйте розпіновку й параметри самостійно за datasheet.
Що означають позначки 83xxx, 283xxx, xxx283?
Це варіанти маркування на корпусі OB2283, вказані в назві товару.
Які захисти має мікросхема?
Обмеження струму цикл за циклом, перевантаження, перегрів (OTP), перенапруга виходу (OVP), UVLO; зсув частоти для зниження EMI.
Для яких пристроїв підходить?
Для мережевих адаптерів живлення та зворотноходових перетворювачів у принтерах і накопичувачах.
Документація виробника: OB2283 (On-Bright).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
