Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT-223 |
| Стан | Оригінал |

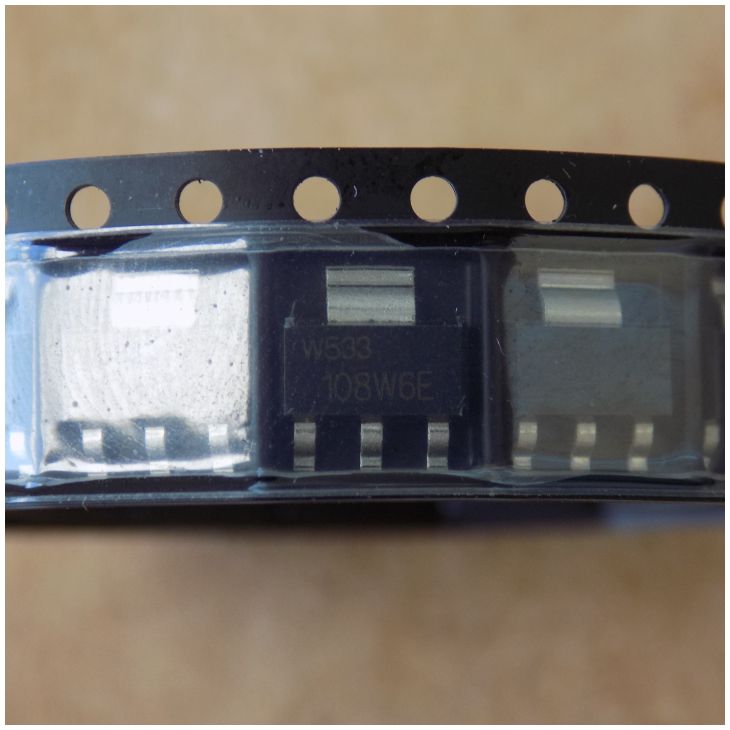

Мікросхема ACT108W-600E ( 108W6E ) оригінал, sot223
75,20 ₴
28 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
28 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
ACT108W-600E (108W6E) – тиристорний AC-ключ із запуском негативним струмом затвора, для малопотужних навантажень. Оригінал, корпус SOT-223.
| Параметр | Значення |
|---|---|
| Корпус | SOT-223 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | WeEn Semiconductors |
| Vdrm | 600 В (max) |
| IT(RMS) | 0,8 А (повна синусоїда, Tsp ≤ 112 °C) |
| ITSM | 8,8 А (Tj(init) = 25 °C, tp = 16,7 мс) |
| IGT | 1–10 мА (VD = 12 В, IT = 100 мА, Tj = 25 °C) |
| dV/dt | 1000 В/мкс (min, VDM = 402 В, Tj = 125 °C) |
| Макс. температура переходу | 125 °C |
| Корпус | SOT-223 |
| Стан | Оригінал |
ACT108W-600E (108W6E) від WeEn Semiconductors – тиристорний AC-ключ (ACT) із запуском тільки негативним струмом затвора (LD+ G−, LD− G−). Повторювана пікова напруга у закритому стані Vdrm – 600 В (max). Діючий струм IT(RMS) – 0,8 А (повна синусоїда, Tsp ≤ 112 °C). Ударний струм ITSM – 8,8 А (Tj(init) = 25 °C, tp = 16,7 мс). Струм відкривання затвора IGT – 1–10 мА (VD = 12 В, IT = 100 мА, Tj = 25 °C). Швидкість наростання напруги dV/dt – не менше 1000 В/мкс (VDM = 402 В, Tj = 125 °C, затвор розімкнений). Максимальна температура переходу – 125 °C.
Це оригінал, не демонтаж. Корпус SOT-223 (SC-73), 4 виводи. Підбираючи заміну, дивіться на тип запуску затвора, Vdrm, IT(RMS), IGT і корпус. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Контактори, автоматичні вимикачі, клапани, дозатори, дверні замки
- Двигуни вентиляторів і насосів
- Малопотужні індуктивні, резистивні та захисні навантаження
Чим замінити ACT108W-600E?
Потрібен ключ у корпусі SOT-223 з таким самим запуском негативним струмом затвора, Vdrm не нижче 600 В і IT(RMS) не нижче 0,8 А. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яким струмом запускати затвор?
Тільки негативним (LD+ G−, LD− G−). IGT – 1–10 мА при VD = 12 В, IT = 100 мА, Tj = 25 °C.
Чи підходить для двигуна вентилятора або насоса?
Двигуни вентиляторів і насосів входять до застосувань цього ключа. Струм навантаження порівняйте з IT(RMS) 0,8 А.
Документація виробника: ACT108W-600E,135 (WeEn).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
