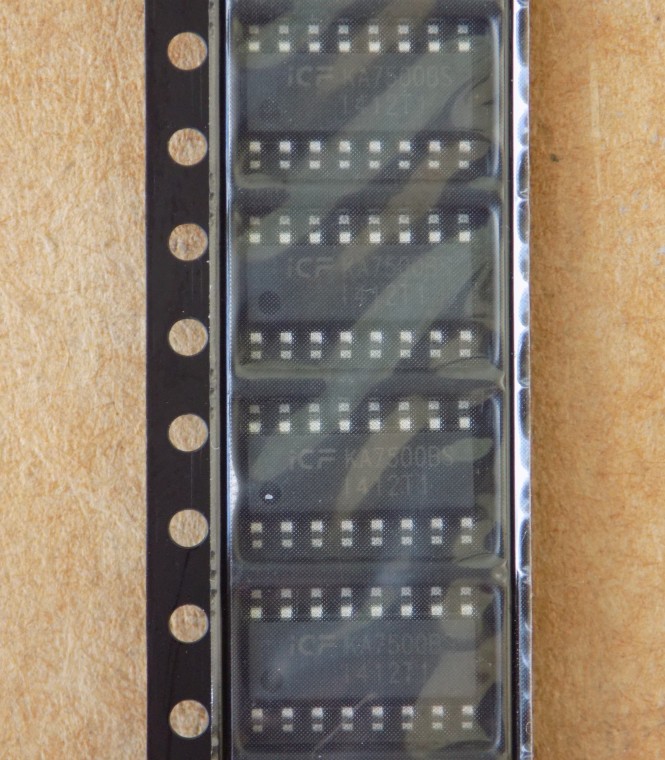

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-16 |
| Стан | Оригінал |

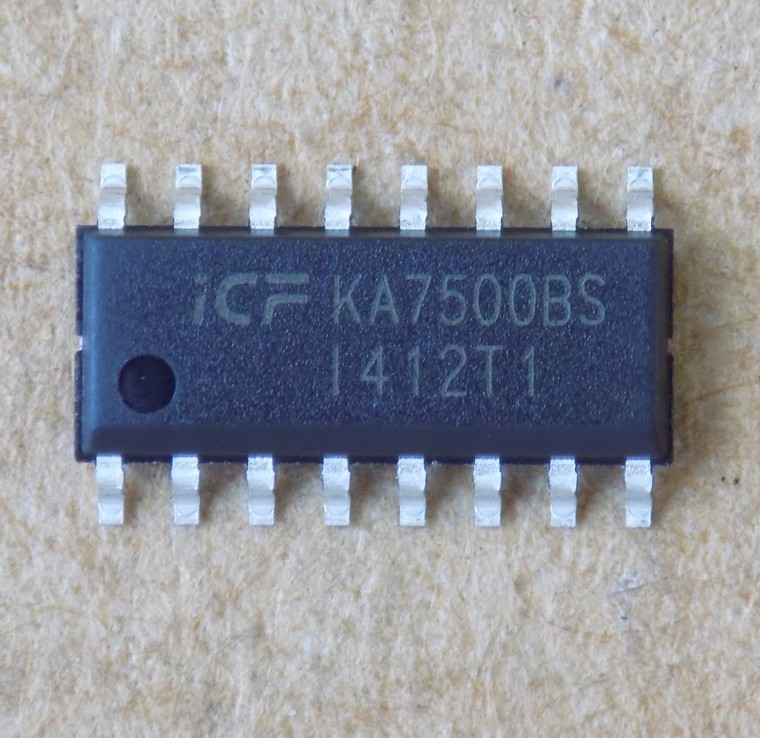

Мікросхема KA7500BS оригінал ( KA7500B , KA7500BD ), so16
123,14 ₴
91 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
91 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
KA7500BS – оригінальний ШІМ-контролер імпульсних джерел живлення (onsemi/Fairchild) у корпусі SOP-16.
| Параметр | Значення |
|---|---|
| Корпус | SO-16 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi (Fairchild) |
| Опорна напруга Vref | 5,0 В (typ) |
| Робоча частота | 1–300 кГц |
| Макс. напруга VCC | 42 В |
| Макс. вихідний струм | 250 мА |
| Струм споживання | 6 мА (typ) |
| Температура | 0…+70 °C |
| Корпус | SO-16 |
| Стан | Оригінал |
KA7500BS (у назві також KA7500B, KA7500BD) – ШІМ-контролер імпульсного джерела живлення від onsemi (Fairchild). У мікросхемі є два підсилювачі помилки, генератор, тригер і вихідний каскад. Опорна напруга Vref – 5,0 В (typ, 4,75–5,25 В при Iref = 1 мА). Робоча частота перемикання – 1–300 кГц. Максимальна напруга живлення VCC і колектора VC – 42 В (абс. макс.), максимальний вихідний струм – 250 мА (абс. макс.). Напруга насичення виходу в схемі зі спільним емітером – 1,1 В (typ, max 1,3 В при IC = 200 мА). Струм споживання – 6 мА (typ, max 10 мА; VCC = 15 В).
Деталь оригінальна, корпус SOP-16. Розсіювана потужність для KA7500BD (SOP-16) – 0,9 Вт; для KA7500B (DIP-16) – 1 Вт. Робочий діапазон температур – 0…+70 °C. Якщо шукаєте заміну, дивіться на корпус: KA7500B у документі подано в DIP-16, а для SOP-16 – KA7500BD.
Де застосовують
- Імпульсні регулятори напруги (SMPS), повне ШІМ-керування.
Чим відрізняються KA7500B і KA7500BD?
За документом KA7500B – корпус DIP-16, KA7500BD – SOP-16. Ця деталь у корпусі SOP-16.
Яка максимальна напруга живлення?
42 В для VCC і VC (абсолютний максимум).
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який максимальний коефіцієнт заповнення?
Мінімум 45 % при V3 = 2,5 В.
Документація виробника: KA7500B (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
