Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |
| Стан | Оригінал |

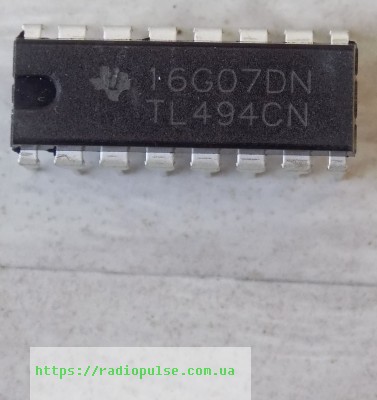

Мікросхема TL494CN оригінал ( заміна для TL494L , DBL494 , KIA494 ) , DIP16
56,40 ₴
11 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
11 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TL494CN – ШІМ-контролер імпульсних блоків живлення в корпусі DIP16. Оригінал. Може замінити TL494L, DBL494, KIA494.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Texas Instruments |
| Тип | ШІМ-контролер імпульсних блоків живлення |
| Корпус | DIP16 |
| Корпус (докладно) | PDIP (N), 16 виводів |
| Напруга живлення Vcc (рекомендована) | 7–40 В |
| Напруга живлення Vcc (абс. максимум) | 41 В |
| Напруга колектора вихідного транзистора (рекомендована) | 40 В |
| Струм колектора вихідного транзистора (рекомендований) | 200 мА |
| Частота генератора | 1–300 кГц |
| Опорна напруга REF | 5 В (4,75–5,25 В) при Io = 1 мА, TA = 25 °C |
| Точність опорної напруги | 5 % |
| Робочий діапазон температур | 0…70 °C |
| Стан | Оригінал |
TL494CN від Texas Instruments – повний ШІМ-контролер на одному кристалі для керування імпульсним джерелом живлення. У корпусі є два підсилювачі похибки, генератор, компаратор мертвого часу, тригер і стабілізатор опорної напруги 5 В. Ця напруга має точність 5 % (4,75–5,25 В при Io = 1 мА, TA = 25 °C).
Для роботи рекомендована напруга живлення Vcc 7–40 В (абсолютний максимум 41 В). Частота генератора – 1–300 кГц. Кожен вихідний транзистор витримує рекомендовану напругу колектора 40 В і струм колектора 200 мА (абсолютний максимум 250 мА). Робочий діапазон температур версії з літерою C – 0…70 °C. Корпус PDIP, 16 виводів (DIP16).
Це оригінал, не демонтаж. TL494CN може замінити TL494L, DBL494 і KIA494, як вказано в назві товару. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. За даними виробника, близькі варіанти в цьому корпусі – TL494CN.A і TL494CNE4, а TL594 – те саме з захистом від низької напруги (UVLO). Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Настільні ПК
- Мікрохвильові печі
- Джерела живлення AC/DC, ізольовані та неізольовані
Чим замінити TL494CN?
За даними виробника, близькі варіанти в корпусі DIP16 – TL494CN.A і TL494CNE4, а також TL594 (те саме з захистом від низької напруги UVLO). Порівняйте розпіновку за datasheet.
Що може замінити TL494CN?
Згідно з назвою товару, TL494CN може замінити TL494L, DBL494 і KIA494. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка напруга живлення потрібна TL494CN?
Рекомендована Vcc – 7–40 В, абсолютний максимум – 41 В. Внутрішній стабілізатор дає опорну напругу 5 В із точністю 5 %.
Документація виробника: SLVS074J TL494 Pulse-Width-Modulation Control Circuits.
Параметри наведено за datasheet виробника Texas Instruments.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
