Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |

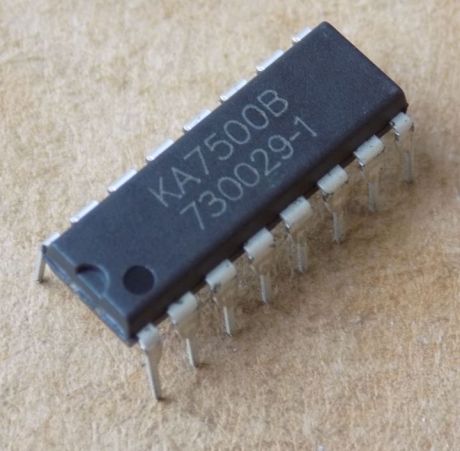

Мікросхема KA7500B , DIP16
61,10 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
KA7500B – ШІМ-контролер імпульсних джерел живлення в корпусі DIP16. Керує імпульсними стабілізаторами напруги.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Опорна напруга Vref | 5.0 В (4.75–5.25 В) при IREF=1 мА, VCC=20 В |
| Макс. напруга живлення Vcc | 42 В |
| Макс. напруга колектора Vc | 42 В |
| Вихідний струм Io | 250 мА |
| Робоча частота перемикання | 1–300 кГц |
| Робочий діапазон температур | 0…+70 °C |
| Корпус | DIP16 |
| Виробник | onsemi |
KA7500B – мікросхема, ШІМ-контролер імпульсних джерел живлення виробництва onsemi, корпус DIP16 (16 виводів). Опорна напруга Vref становить 5.0 В (4.75–5.25 В) при IREF=1 мА і VCC=20 В. Максимальна напруга живлення Vcc – 42 В, максимальна напруга колектора вихідних транзисторів Vc – 42 В, вихідний струм Io – 250 мА. Робоча частота перемикання – 1–300 кГц. Мінімальне значення максимального коефіцієнта заповнення – 45 % при VCC=15 В. Напруга насичення виходу Vce(sat) – 1.1 В типово і 1.3 В максимально при IC=200 мА. Струм споживання Icc – 6 мА типово і 10 мА максимально при VCC=15 В. Робочий діапазон температур – 0…+70 °C.
Перед заміною звірте корпус і розпіновку: деталь іде в DIP16, потужність розсіювання Pd у цьому корпусі – 1 Вт при Ta 25 °C. Для версії KA7500BD в іншому корпусі Pd менша – 0.9 Вт. Магазин у Запоріжжі відправляє Новою поштою в день оплати або наступного дня.
Де застосовують
- Керування імпульсними стабілізаторами напруги (ШІМ)
- Однотактна та двотактна робота вихідного каскаду, регулювання мертвого часу
Чим замінити KA7500B?
Пряма заміна за виробником – KA7500BD, але це інший корпус. Для DIP16 підбирайте мікросхему з тією самою розпіновкою і порівнюйте параметри за datasheet.
Яка максимальна напруга живлення KA7500B?
Максимальна напруга живлення Vcc – 42 В, максимальна напруга колектора вихідних транзисторів Vc – також 42 В.
Для чого використовують KA7500B?
Це ШІМ-контролер для імпульсних стабілізаторів напруги. Вихідний каскад працює в однотактному або двотактному режимі, мертвий час регулюється.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Документація виробника: KA7500B (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
