Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Стан | Оригінал |

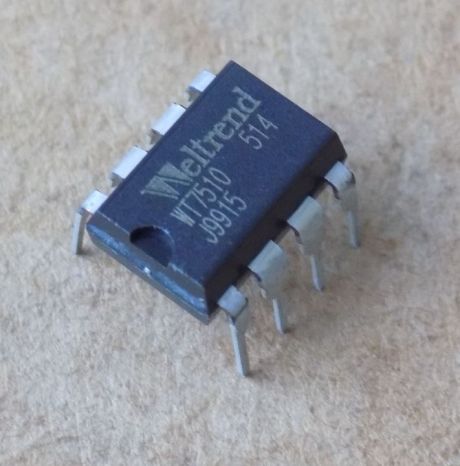

Мікросхема WT7510 оригінал ( заміна для TPS3510 , LP3510 , LP7510 ), DIP8
79,90 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
WT7510 – оригінальна мікросхема, супервізор блока живлення ПК, у корпусі DIP8. Може замінити TPS3510, LP3510, LP7510.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга живлення Vcc | 4–15 В (типово 12 В) |
| Поріг перенапруги V33 | 3,9 В (тип.) |
| Поріг перенапруги V5 | 6,1 В (тип.) |
| Поріг перенапруги Vcc/V12 | 13,4 В (тип.) |
| Затримка Power Good | 300 мс |
| Виходи | PGO і FPL_N – з відкритим стоком |
| Корпус | DIP8 |
| Стан | Оригінал |
WT7510 – мікросхема для захисту і контролю блока живлення ПК. За даташитом Weltrend Semiconductor на WT7510 вона містить детектори перенапруги (3,3/5/12 В) і недонапруги (3,3/5 В), вихід Power Good та засувку збою. Напруга живлення Vcc – 4–15 В, типово 12 В (рекомендовані умови роботи). Поріг перенапруги на вході V33 – 3,9 В типово, на V5 – 6,1 В типово, на Vcc/V12 – 13,4 В типово (Ta 25 °C, Vcc 5 В). Затримка сигналу Power Good – 300 мс, затримка детектора недонапруги – 75 мс (типові значення). Виходи PGO і FPL_N – з відкритим стоком. Корпус – DIP8 (у документі також SOP8).
Це оригінал, не демонтаж. WT7510 може замінити TPS3510, LP3510, LP7510; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Захист і контроль імпульсних блоків живлення персональних комп'ютерів
- Зменшує кількість зовнішніх компонентів у схемі блока живлення
Чим замінити WT7510?
Інші номери з назви товару – TPS3510, LP3510, LP7510. Заміну для вашої схеми перевіряйте за datasheet, зокрема корпус і розпіновку.
Чи може WT7510 замінити TPS3510, LP3510, LP7510?
Так, у назві товару вказано, що WT7510 може їх замінити. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Які напруги контролює WT7510?
Перенапругу на входах 3,3/5/12 В і недонапругу на входах 3,3/5 В. Виходи PGO і FPL_N – з відкритим стоком.
Документація виробника: WT7510 (Weltrend Semiconductor).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
