Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
| Стан | Оригінал |

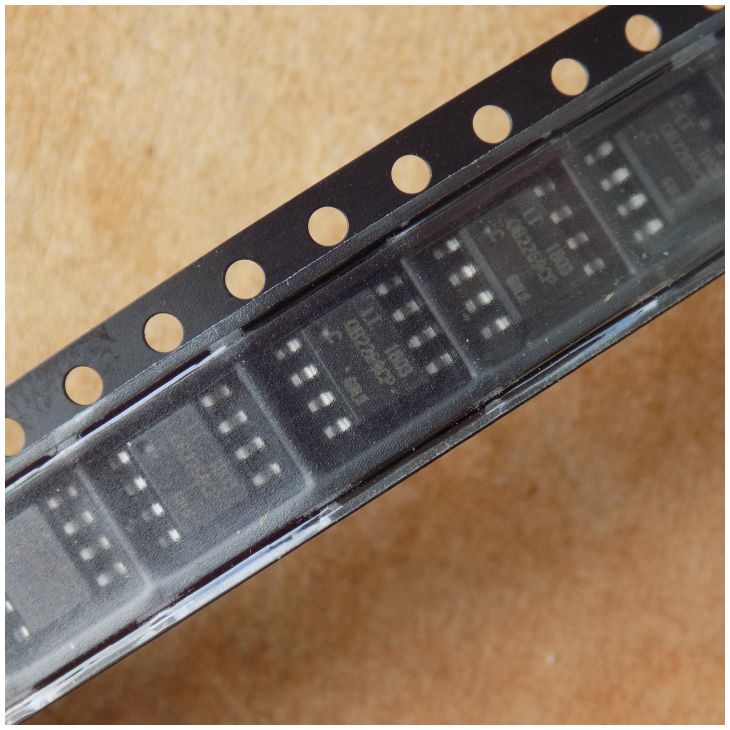

Мікросхема OB2269CP оригінал ( Заміна для ME8202 , 8202 ) , so-8
39,48 ₴
3 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
3 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
OB2269CP – оригінальний струмовий ШІМ-контролер On-Bright у корпусі SOP-8 для зворотноходових мережевих перетворювачів. Може замінити ME8202 (8202).
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | On-Bright (LITEON) |
| Корпус | SO-8 |
| Напруга живлення VDD/VIN, макс. | 36 В |
| Напруга обмеження VDD (Zener) | 35 В при IVDD = 10 мА |
| Струм старту VDD (тип.) | 4 мкА при VDD 15 В, RI 100 кОм; макс. 20 мкА |
| Робочий струм | 2,3 мА при VDD 18 В, RI 100 кОм |
| Поріг виходу з UVLO (тип.) | 16,5 В |
| Частота перемикання | 60–70 кГц при RI 100 кОм |
| Час гасіння на вході датчика струму | 400 нс при RI 100 кОм |
| Обмеження напруги виходу на затвор | 18 В |
| Робоча температура переходу | від -20 до 150 °C |
| Тепловий опір перехід–середовище | 150 °C/Вт |
| Стан | Оригінал |
OB2269CP – оригінальний струмовий ШІМ-контролер виробництва On-Bright (LITEON) для зворотноходових AC/DC перетворювачів потужністю понад 20 Вт, варіант із розмиванням частоти (frequency shuffling). Корпус SOP-8. Напруга живлення VDD/VIN – до 36 В (абсолютний максимум), напруга обмеження VDD (Zener) – 35 В при IVDD = 10 мА. Струм старту – 4 мкА (тип., VDD 15 В, RI 100 кОм; макс. 20 мкА), робочий струм – 2,3 мА (VDD 18 В, RI 100 кОм). Поріг виходу з UVLO – 16,5 В (тип.). Частота перемикання 60–70 кГц при RI 100 кОм. Час гасіння на вході датчика струму – 400 нс, вихід на затвор обмежений рівнем 18 В.
Робоча температура переходу – від -20 до 150 °C, тепловий опір перехід–середовище для SOP8 – 150 °C/Вт. OB2269CP може замінити ME8202 (8202); зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Щоб підібрати заміну самій мікросхемі, звіряйте корпус і розпіновку, живлення, частоту перемикання та поріг UVLO. За даними виробника, прямі заміни – OB2268AP, OB2269CPV, OB2269AP.
Де застосовують
- Автономний AC/DC зворотноходовий перетворювач: зарядні пристрої, мережеві адаптери, блоки живлення приставок (Set-Top Box), SMPS на відкритій платі.
Чим замінити OB2269CP?
За даними виробника, прямі заміни – OB2268AP, OB2269CPV, OB2269AP. Перед заміною порівняйте розпіновку та параметри за datasheet.
Чи може OB2269CP замінити ME8202?
Так, у назві товару вказано заміну для ME8202 (8202). Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Для яких блоків живлення підходить OB2269CP?
Для зворотноходових AC/DC перетворювачів потужністю понад 20 Вт: зарядні пристрої, мережеві адаптери, блоки живлення приставок.
Документація виробника: OB2269CP (LITEON).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
